热继电器是利用电流的热效应原理实现电机的过载保护的。

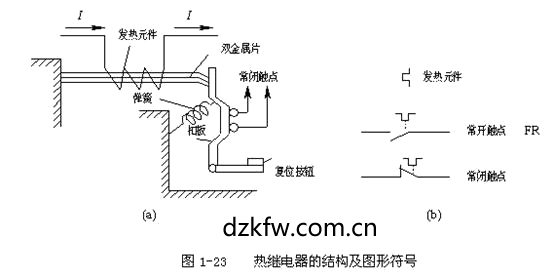

电动机在工作时，当负载过大、电压过低或发生一相断路故障时，电动机的电流都要增大，其值往往超过额定电流。如果超过不多，电路中熔断器的熔体不会熔断，但时间长了会影响电动机的寿命，甚至烧毁电动机，因此需要有过载保护。热继电器用于电动机的过载保护，它是利用电流热效应使双金属片受热后弯曲，通过联动机构使触点动作的自动电器。图1-23是热继电器的结构及图形符号。
它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片，下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。
热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。

热继电器的主要技术数据是整定电流。整定电流是指长期通过发热元件而不致使热继电器动作的最大电流。当发热元件中通过的电流超过整定电流值的20％时，热继电器应在20分钟内动作。热继电器的整定电流大小可通过整定电流旋钮来改变。选用和整定热继电器时一定要使整定电流值与电动机的额定电流一致。
由于热继电器是受热而动作的，热惯性较大，因而即使通过发热元件的电流短时间内超过整定电流几倍，热继电器也不会立即动作。只有这样，在电动机起动时热继电器才不会因起动电流大而动作，否则电动机将无法起动。反之，如果电流超过整定电流不多，但时间一长也会动作。由此可见，热继电器与熔断器的作用是不同的，热继电器只能作过载保护而不能作短路保护，而熔断器则只能作短路保护而不能作过载保护。在一个较完善的控制电路中，特别是容量较大的电动机中，这两种保护都应具备。
