方向仪表电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-3-13

这个电路提供了100kHz和70MHz之间的1070精确度。满刻度值的范围是1,10,100和1000W。电流互感器的二级电路中的低电阻分为两个相等的部分,因此二级端可以获得电压和差电压。仪表能够显示正向和反射的功率值。对于50Ω线,R2使用220,R3和R4使用27。对于75Ω线,对应的数值是180和33。

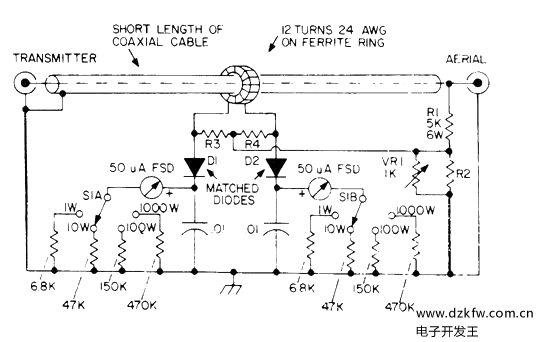

方向仪表电路原理图
