图解汽车发电机维修拆装

作者:佚名    文章来源:本站原创    点击数:3763    更新时间:2019-12-01

1. 在拆下交流发电机和调节器之前先进行测试。
2. 拆下交流发电机。

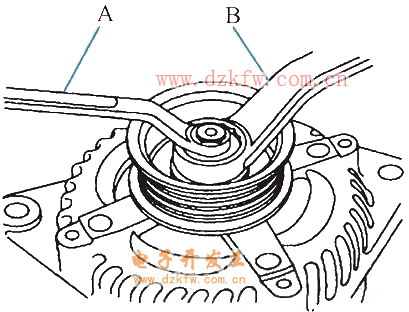

3. 如果需要更换前轴承,用合适规格的扳手A和22mm扳手B拆下皮带轮锁紧螺母。如有必要,使用冲击扳手。

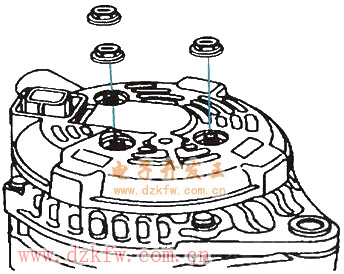

4. 拆下法兰螺母。

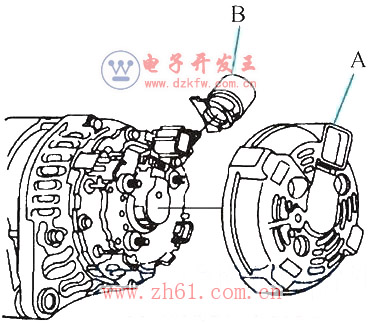

5. 拆下端盖A和端子绝缘体B。

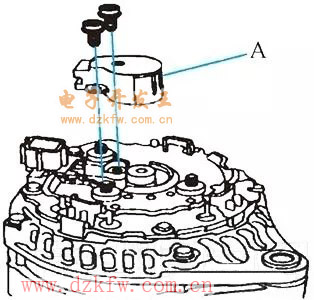

6. 拆下电刷架总成A。

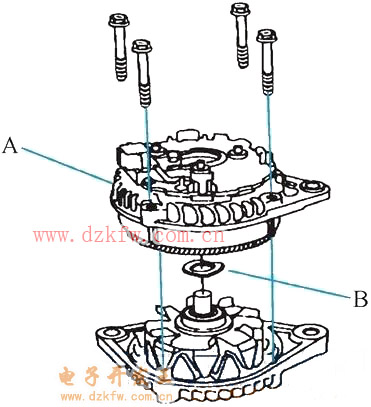

7. 拆下四个螺栓,然后拆下后壳体总成A和垫圈B。

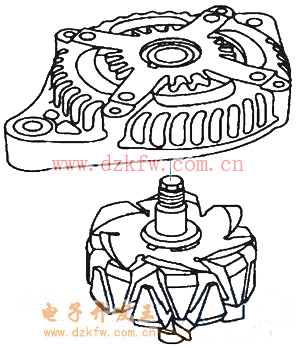

8. 如果不更换前轴承,转至步骤13。将转子从驱动端壳体上拆下。





9. 检查转子轴是否有划痕,并检查驱动端壳体上的轴承轴颈表面是否有卡滞痕迹。如果转子损坏,更换转子总成。如果转子正常,转至步骤10。

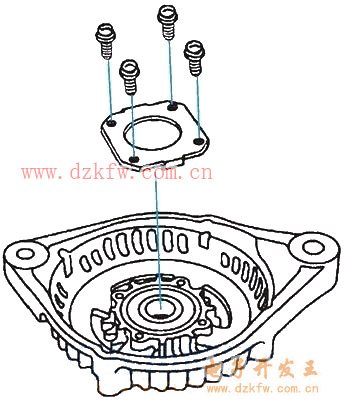

10. 拆下前轴承护圈。

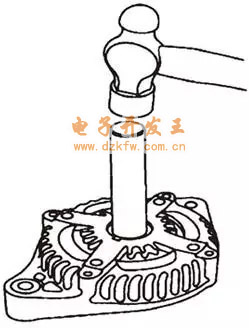

11. 用黄铜冲子和锤子敲出前轴承。

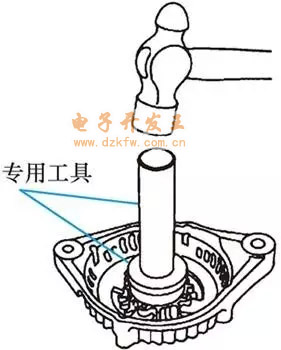

12. 用锤子、拆装器手柄和轴承拆装器附件,将一个新的前轴承安装到驱动端壳体内。

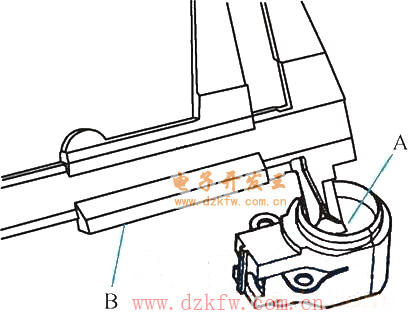

13. 使用游标卡尺B测量两个电刷A的长度。如果任一电刷长度小于使用极限,则更换电刷架总成。如果电刷长度正常,转至步骤14。

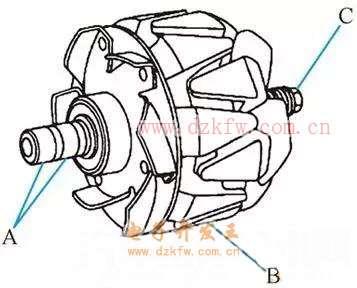

14. 检查滑环A 之间是否导通。如果导通,转至步骤15。如果不导通,更换转子总成。
15. 检查每个滑环与转子B和转子轴C之间是否导通如果不导通,更换后壳体总成,并转至步骤16。如果导通,更换转子总成。




汽车交流发电机的重新组装装配


16. 如果已拆下皮带轮,将转子放入驱动端壳体内,然后将锁紧螺母紧固至标准力矩。

17. 清除滑环上所有润滑脂和机油。

18. 将后壳体总成和驱动端壳体/转子总成放在一起,紧固四个贯穿螺栓。

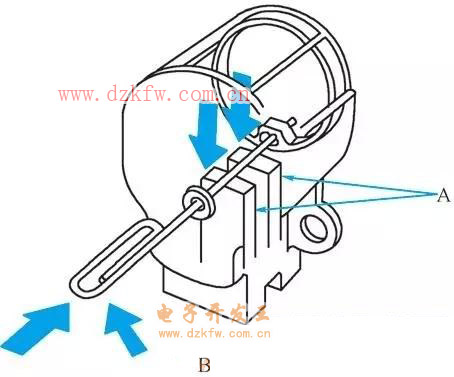

19. 推入电刷A,然后插入销或钻头B (直径约1.6mm)以将其固定。



20. 装电刷架,将销或钻头拉出。安装端盖。
21. 交流发电机重新组装后,用手转动皮带轮以确认转子平稳地转动且无噪声。
22. 安装交流发电机。
