汽车维修知识:汽车起动机的拆装步骤

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-31

起动机的正确使用

(1)起动机每次起动时间不超过5s,再次起动时应间歇15s,使蓄电池得以恢复。如果连续第三次起动,应在检查与排除故障的基础上停歇2min以后进行。

(2)在冬季或低温情况下起动时,应对蓄电池采取保温措施。

(3)发动机起动后,必须立即切断起动机控制电路,使起动机停止工作。


起动机的拆装

起动机拆装过程中应注意以下事项:

(1)从车上拆卸起动机前,应先关闭点火开关后,将蓄电池的搭铁线拆除,再拆除电磁开关上的蓄电池正极线。尤其是电脑控制发动机的车辆更要注意这一点。

(2)在安装起动机时,则应先连接电磁开关上的蓄电池正极线,再接上蓄电池的正极线、负极线。接蓄电池正、负极线之前要确保点火开关处在关闭状态,这是保护车上电子装置的必要措施。

(3)起动机解体和组装时,对于配合较紧的部件,严禁生砸硬敲,应使用拉、压工具进行分离与装入,以防止部件的损坏。

(4)清洗起动机部件时,起动机电枢、激磁绕组和电磁开关总成只能用拧干汽油的棉纱进行擦拭,或用压缩空气吹净,以防止由于液体不干而造成短路或失火。其它部件均可用液体清洗剂。

(5)起动机组装后,先进行其测量调整后再进行试验台上的运转试验.作起动机运转试验时,要先进行空载试验,再进行全制动试验(24V起动机一般提倡先作12V空载试验,再作24空载试验),以防止因意外故障引起过载而烧坏实验设备或起动机本身。


起动机的拆装步骤如下(以QD124H为例)

1)从电磁开关接线柱上拆开起动电机与电磁开关之间的连接导线

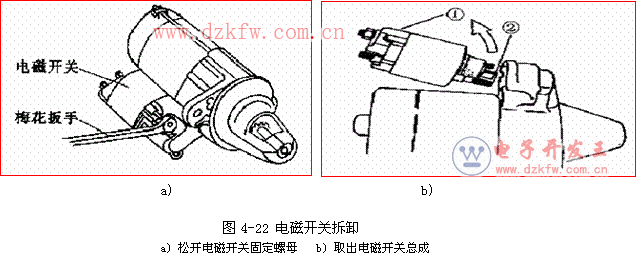

2)松开电磁开关总成的两个固定螺母。取下电磁开关总成,如图4-22a所示。

注意:在取出电磁开关总成时,应将其头部①向上抬,使柱塞铁芯端头的扁方②与拨杆脱开后取出,如图4-22b所示。

 汽车电磁阀开关拆卸图解


3)拆下换向器的两个螺栓,取下换向端盖,如图4-23所示。

 汽车换向端盖拆卸方法图解

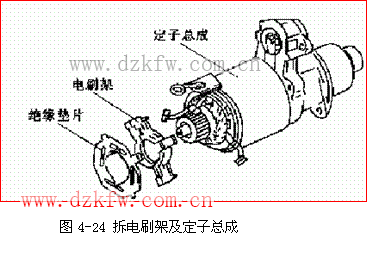

4)拆下电刷架及定子总成,如图4-24所示。

 汽车起动机拆卸电刷及定子总成的方法图解
5)将起动机电枢总成及小齿轮拨杆一起从起动机机壳上拉出来,如图4-25所示。

 起动机拆电枢总成的方法图解
6)从电枢轴上拆下电枢止推挡圈的右半环、卡环、电枢止推挡圈左半环,拆下超速离合器总成,如图4-26所示。

 拆离合器总成的方法图解
起动机的组装程序与分解相反,但要注意:在组装起动机前,应将起动机的轴承和滑动部位涂以润滑脂。
