汽车维护:汽车空调压缩机油封轴封的更换(图解)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-10-27
之前小编分享了汽车空调压缩机的分解步骤,下面今天就给大家介绍一下汽车空调压缩机油封的更换方法吧,希望大家能学会。

压缩机轴封的更换步骤方法如下:

(1)活塞式压缩机轴封的拆卸

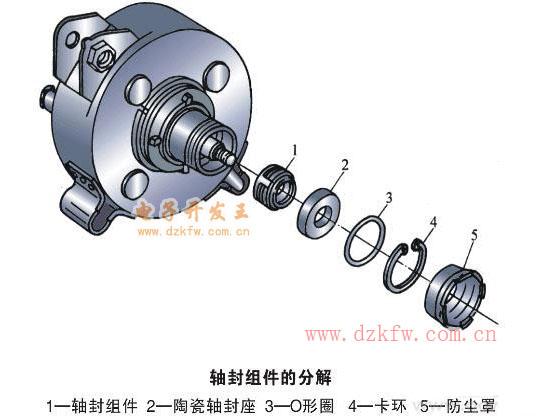

轴封组件的分解
1一轴封组件2-陶瓷轴封座3-0形圈4一卡环5一防尘罩1)用合适的扳手,从压缩机曲轴上拆下螺栓,该螺栓在离合器轮毂上。

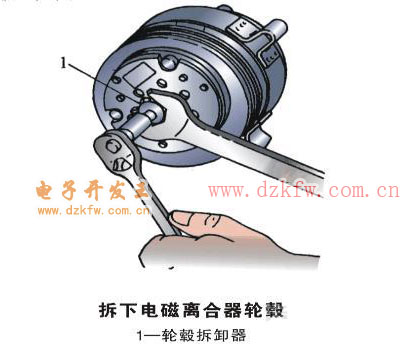

2)拆下电磁离合器的轮毂(见图)。



3)拆下电磁离合器的电磁线圈,拆卸三个(轮毂内)或四个(轮毂内)固定螺栓并拆下线圈。如果是转子式线圈,先拆下电刷及连线,注意不要碰坏电刷。
4)擦净轴封面和全部接触表面,拆下压缩机主轴上的半圆键。

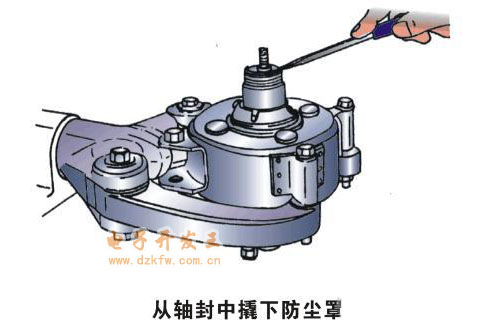

5)用小号一字旋具撬下防尘罩(见图),注意不要损坏压缩机壳体。




从轴封中撬下防尘罩

6)用内卡环钳拆下轴封卡环固定架,清除轴封腔中的异物。

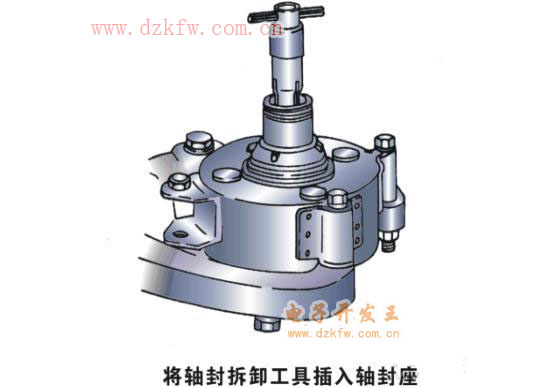

7)将轴封座拆卸工具插入轴封座中,出轴封座(见图)。

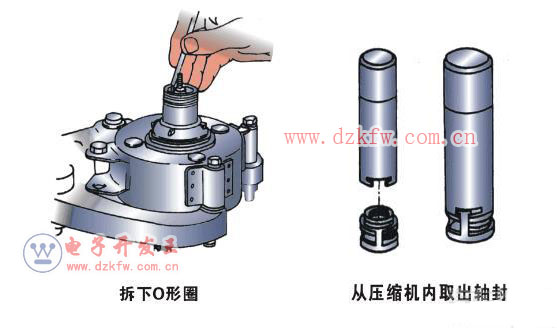

8)用o形圈拆卸工具拆下O形圈(见左图)。



9)用轴封拆装工具与轴封相嵌合后,从压缩机轴封腔内取出轴封(见右图)。
10)检查压缩机轴封腔内部,确保全部表面没有划痕和毛刺。


(2)活塞式压缩机轴封的安装
1)用O形圈安装工具,把涂有冷冻机油的O形圈装进腔里。

2)把轴封涂上冷冻机油,然后放在轴封安装(拆卸)工具上(见图)。



3)把轴封放轴上,然后一边转动曲轴一边安装轴封。
4)轴封至安装位置后,退出工具。



5)把轴封座涂上冷冻机油,用轴封座安装工具适当胀紧轴封座内圈,将轴封座安装在压缩机轴封上(见图),注意不要再接触已经装好的o形圈。
6)从轴封座上取下轴封安装工具。
7)用卡环钳安装卡环,卡环的平面一侧与轴封座接触(注意:卡环不可装反,否则会使卡环脱落;不要敲击卡环,否则会损坏陶瓷轴封座)。
8)安装防尘罩。
9)安装电磁离合器的线圈等。
