活塞安装方法及活塞安装方向图如下：

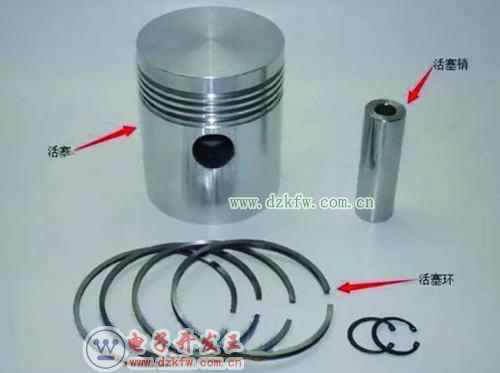

1、在活塞销上及活塞销孔内涂上机油，将活塞与连杆用活塞销连接，装上活塞销卡簧

2、装上活塞环。按下刮片、油环衬环、上刮片、第二道气环，第一道气环的顺序依次将各道环装在活塞上；装配各道气环时注意活塞环的方向有“TOP”字样的向上。

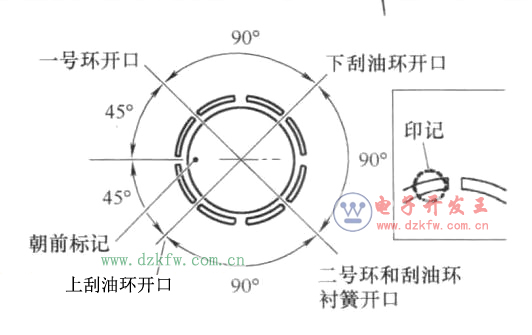

将两只刮片与衬环错开一定角度，衬环接口处尖角指向活塞顶部，第一道环、第二道环与上刮片互成120°或90°

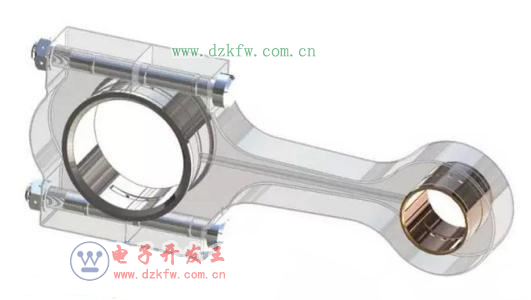

3、将连杆上轴瓦和连杆装在一起。

注意：轴瓦上的缺口要和连杆上的缺口对齐

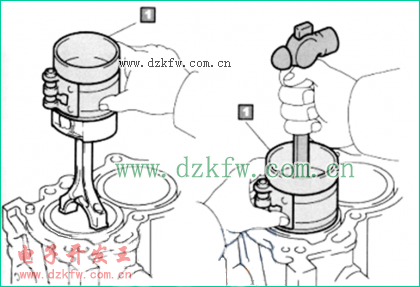

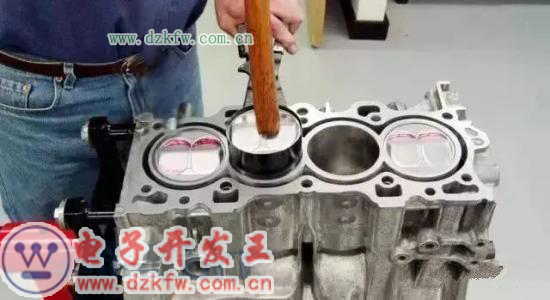

4、在发动机气缸内涂上发动机润滑油，用专用工具抱住活塞环，用木柄轻敲活塞头部，将活塞连杆总成装入。

注意：连杆上有点的一方应朝向发动机的1缸方向，而且要和活塞顶面上的箭头方向一致

5、将连杆下轴瓦和连杆盖装在一起，并在轴瓦内表面涂抹发动机润滑油。

注意：轴瓦上的缺口要和连杆上的缺口对齐

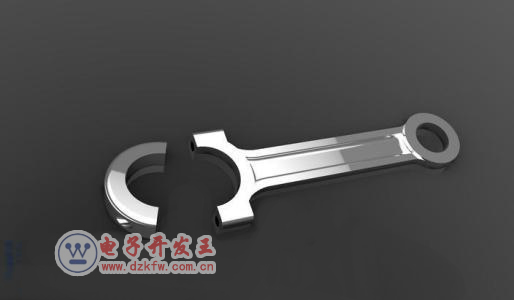

6、扣上连杆盖，拧紧螺栓。

力矩：（25±3）N·m，然后再拧90°±5°



7、装上机油集滤器
8、装上油底壳
9、装上缸盖
10、重新对好发动机正时
11、装上正时带
