三菱plc梯形图实例,三相异步电动机正反转的PLC控制系统

作者:佚名    文章来源:本站原创    点击数:3399    更新时间:2018-10-12

(1)I/O点分配
(2)接线图及梯形图程序

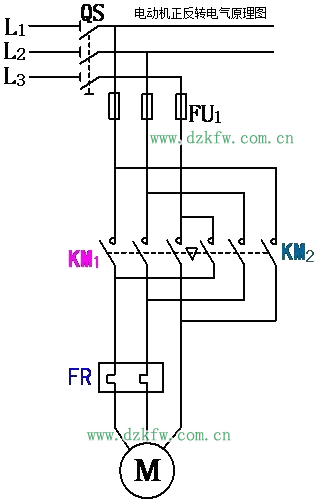

三相异步电动机正反转的电气原理图
(a)主电路
三菱plc梯形图实例,三相异步电动机正反转的PLC控制系统

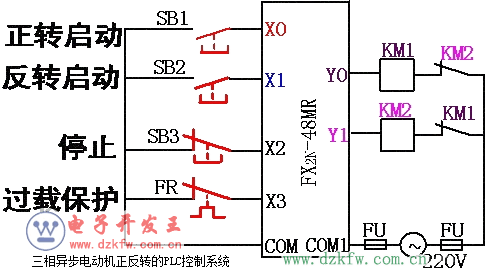

(b)plc接线图

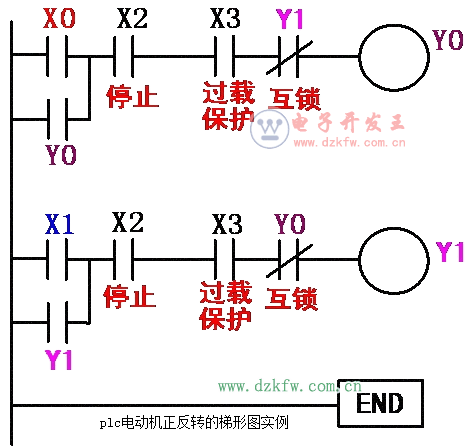

plc电动机正反转的梯形图实例
(c)梯形图

三相异步电动机正反转控制
注意:虽然在梯形图中已经有了软继电器的互锁触点,但在外部硬件输出电路中还必须使用KM1、KM2的常闭触点进行互锁。因为PLC内部软继电器互锁只相差一个扫描周期,而外部硬件接触器触点的断开时间往往大于一个扫描周期,来不及响应。例如Y0虽然失电,可能KM1的主触点还未断开,在没有外部硬件互锁的情况下,KM2的主触点可能已接通,引起主电路短路。因此必须采用软硬件双重互锁。
