停车场PLC自动控制程序设计

一、问题提出

假设有一汽车停车场,最大容量只能停车50辆。为了表示停车场是否有空位,试用PLC来实现控制。

二、硬件设计

1、I/O分配表

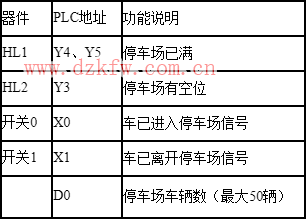

梯形图实例:停车场PLC自动控制程序设计I/O分配表


2、接线图

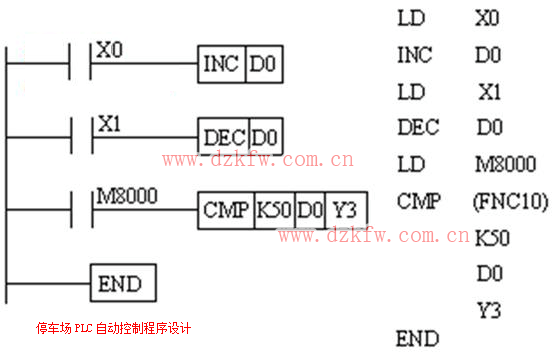

三、梯形图程序设计,INC,DEC,CMP指令

停车场PLC自动控制程序设计
