电动车窗是指以电为动力使车窗玻璃自动升降的车窗。它是由驾驶员或乘员操纵开关接通车窗升降电动机的电路，电动机产生动力通过一系列的机械传动，使车窗玻璃按要求进行升降。其优点是操作简便，有利于行车安全。

电动车窗主要由车窗玻璃、车窗玻璃升降器、电动机、控制开关等组成。

（1）电动机

作用：为车窗玻璃的升降提供动力。

类型：采用双向转动的电动机。有永磁型和双绕组型两种。永磁型的电动机是外搭铁，双绕组型的电动机则是各绕组搭铁。这两种电动机都是通过改变电流方向来实现正反转以实现车窗玻璃的升或降。

每个车门各有一个电动机，通过开关控制电动机中的电流方向，从而控制玻璃的升降。

（2）控制开关

作用：控制电动机中电流的方向

控制开关一般有两套，一套为总开关，装在仪表板或驾驶员侧的车门上，驾驶员可以控制每个车窗玻璃的升降。另一套为分开关，分别安装在每个车窗上，以便乘客对每个车窗进行升降控制。

（3）车窗玻璃升降器

类型：绳轮式（如图4-57所示）、交臂式（如图4-58所示）和软轴式（如图所示）。

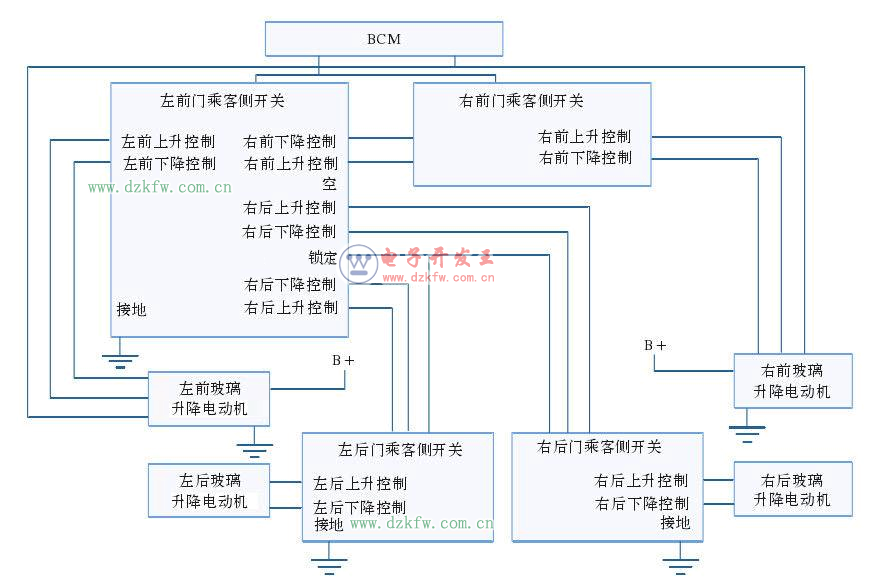

电动车窗的电路原理

前门具有一键升降带防夹的功能，所以BCM直接控制前门开关和前门电机，来实现一键升降和防夹控制，而后门电动机不具有一键升降带防夹的功能，所以没有和BCM相连。左侧驾驶侧的开关除了可以控制自己的车窗升降，还可以控制其他三个车窗的升降，并可以锁定电动车窗的升降，这样设计便于驾驶员对车辆的整体控制。其他三门的开关都只具有控制自身车窗玻璃升降的功能。

汽车电动车窗电路图
