图解汽车电动转向系统电动机结构及工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-03

汽车电动转向系统电动机一般采用直流电动机。其工作原理与起动用直流电动机的原理基本相同。其电压为12V,最大通过电流一般为30A左右,额定转矩为10N·m左右。

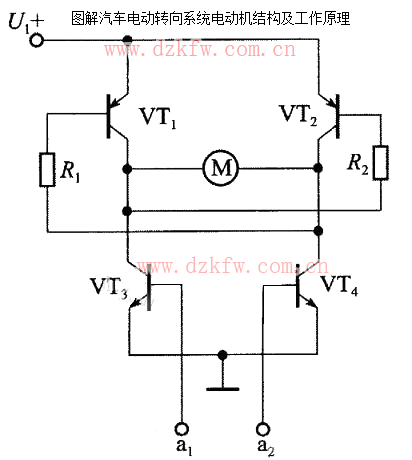

  当系统执行左右转向助力时,需用直流电动机正反转控制,下图所示为其控制电路。A1、a2为电子控制单元ECU触发信号端。当a,端得到输人信号时,晶体三极管VT3导通,VT2得到基极电流而导通。电流经VT2、电动机M、VT3、搭铁而构成闭合回路,电动机正转。当a2端得到输入信号时,电流经VT1、电动机M、VT4、搭铁而构成闭合回路,因电流方向相反,电动机反转。通过控制触发信号端电流的大小,就可以控制通过直流电动机电流的大小。
