多图细讲,模拟量模块与变送器的接线图说明

作者:佚名    文章来源:网络整理    点击数:    更新时间:2024/9/21
之前的推文介绍了PLC与PNP和NPN这两型号传感器的接线,不少朋友以为模拟量模块的接线也是如此简单,今天就给大家详细说一说传感器与模拟量接线及相关知识,希望此文,能弥补你对这方面的不足(弥:MI,第二声,有人已经读错六十年了.....(*/ω\*)   )。
几个基本知识点:
1、不论西门子,三菱还是欧姆龙,一般来讲,其模拟量类型的模块分:普通模拟量、RTD和TC三种模块,今天只说普通模拟量模块。
2、普通模拟量模块作用:采集标准电流和电压信号。
标准电流信号包括:0-20mA、4-20mA
标准电压信号包括:0-5V、0-10V,+/-5V、+/-10V,前两种信号较为常见。
3、信号是来自于变送器。

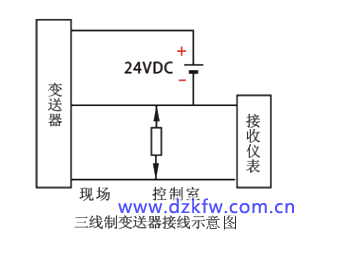

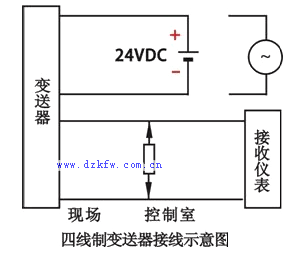

4、变送器与模拟量模块之间的信号如何传输:通过四线制、三线制及两线制的接线:
这三幅图,看似略懂,可实际接线还是一头蒙,为什么,因为没有实际的接线图,如果是按下面这些接线,估计就清晰了:

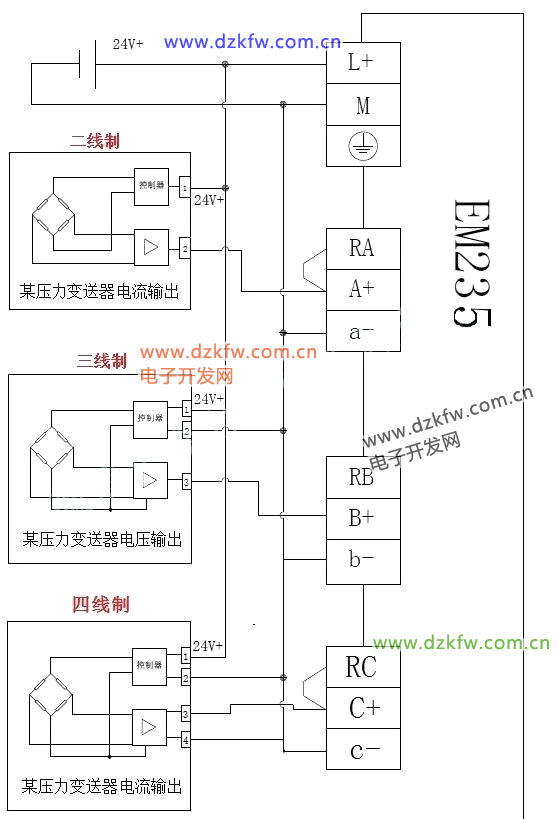

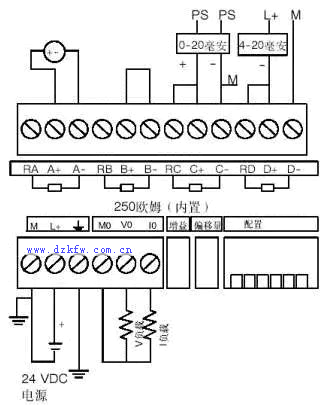

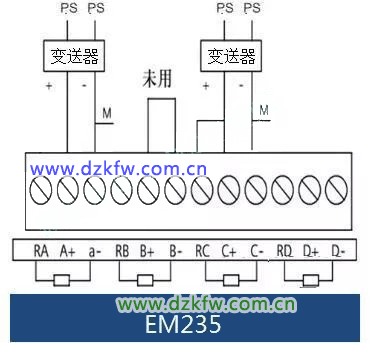

1西门子,EM235 官网手册图: 四线制:左端为变送器电压输出,右端为变送器电流输出,PS为变送器外接电源(不一定和PLC电源一至,所以不用L+,M,这里的L+,M多指直流24V)。

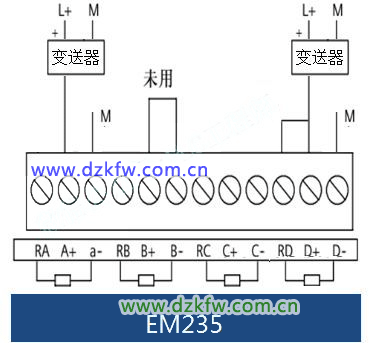

线制:左端为变送器电压输出,右端为变送器电流输出

两线制:左端为调压源电压输出,右端为变送器电流输出

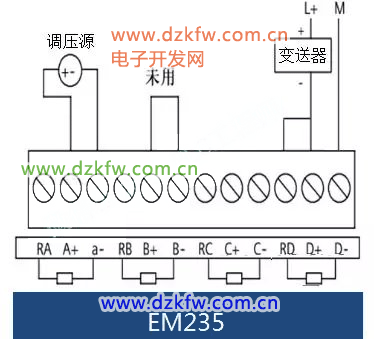

这里,给大伙举个例子:

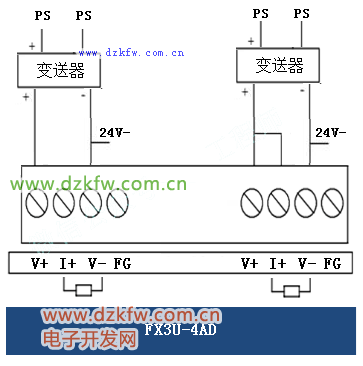

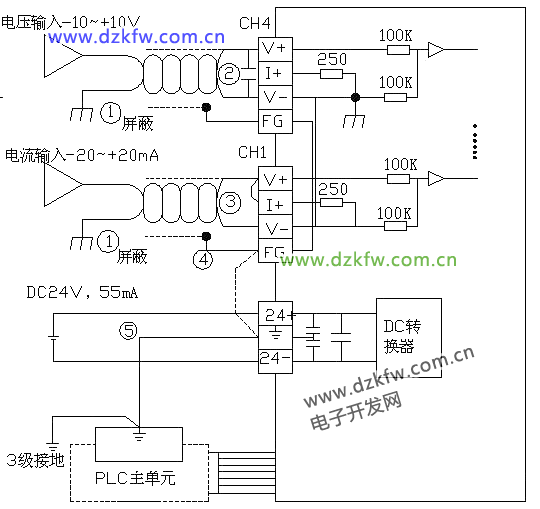

2三菱,FX3U-4AD 官网上的手册是这样的接线:
看懂了么?不懂就继续往下看


四线制:左端为变送器电压输出,右端为变送器电流输出

线制:左端为变送器电压输出,右端为变送器电流输出

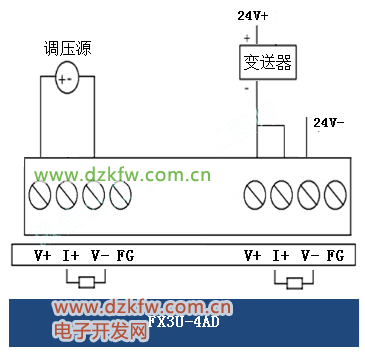

两线制:左端为调压源电压输出,右端为变送器电流输出

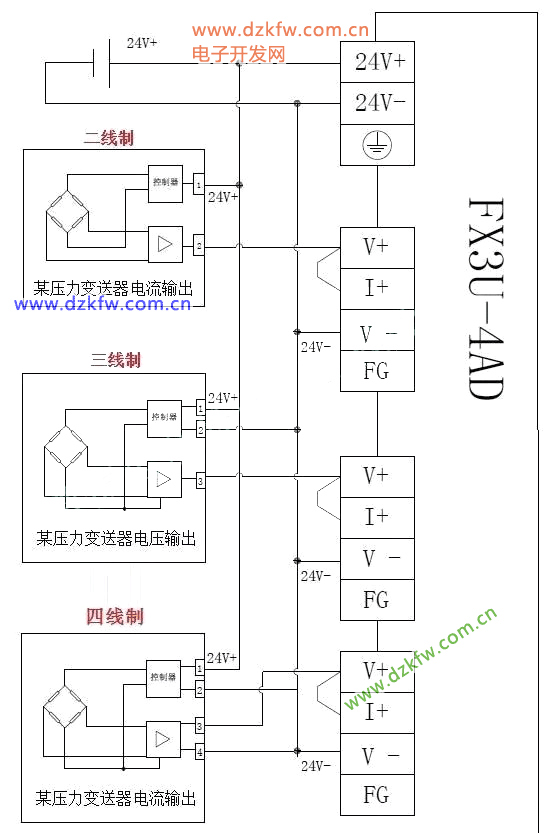

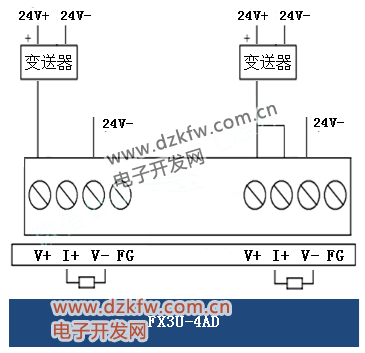

这里, FG为专用接地端,也给大伙举个例子:
小结
如果你认真看到这里你会发现几个有意思的事情:
1、西门子的模块与三菱的模块有相似的地方,例如西门子的A+ A- RA 与三菱的V+ V- I+对应,RA与A+之间串电阻,I+与V+之间也是串电阻。
2、模块凡是接受电流信号,会看到有端子串接,例如,西门子的A+与RA,三菱的V+与I+串接起来的,为什么要串接,因为能把250Ω的电阻接起来,拿三菱的来说,电流信号 → I+-V+(电阻一端), I-(电阻另一端) → 24V-,这样的话,就相当于电流信号流进电阻,根据欧姆定律,U=I*R(0~20MA*250Ω=0~5V),因此,相当于在模块的V+与V-两端产生一个电压,加到两个100K电阻两端!这表明了,模拟量模块最终其实处理的是电压信号。


然而很多人会忘记串这根线,就导致电流信号处理会出问题,而且这样串接确实很麻烦,可能西门子的硬件工程师注意到这个问题了,所以进行了改进,当然,这是猜的(别的不说,只举例S7-200Smart 的模拟量模块):

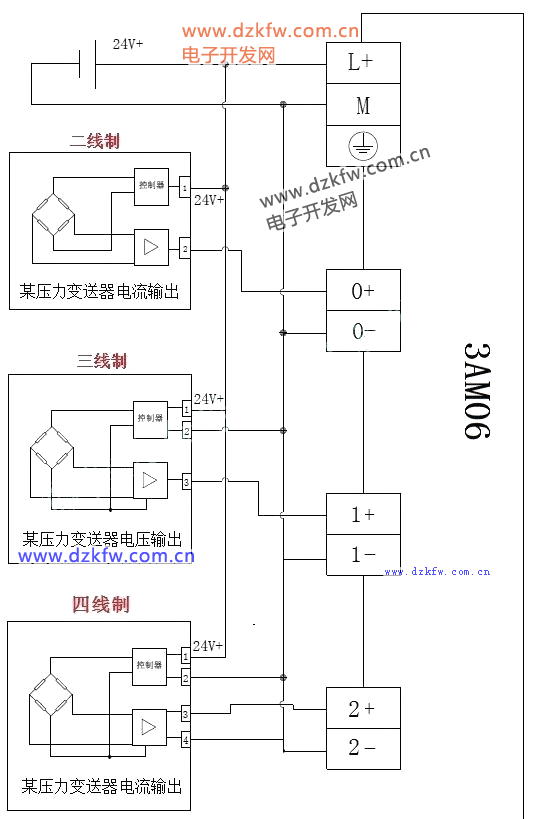

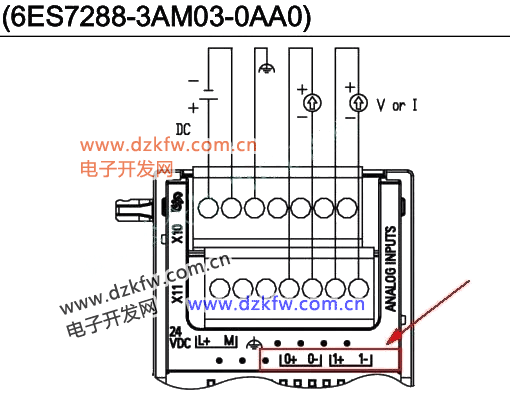

3EM AM03官网上的手册是这样的接线:
看红色方框,接线端没有别的符号,只有序号的一正一负了。

四线制:电压/电流四线制接线,别钻 为什么电源不写PS的 牛角尖~

线制:左端为变送器电压输出,右端为变送器电流输出

两线制:左端为调压源电压输出,右端为变送器电流输出

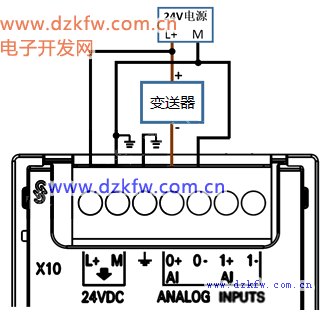

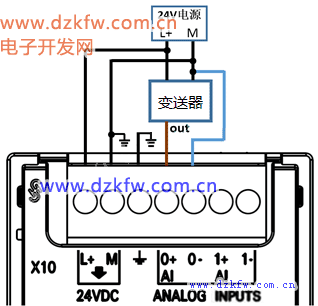

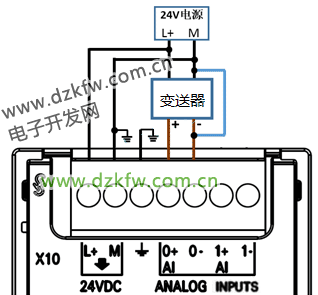

这里,给大伙举个例子:







是不是看起来利索多了,说这些,只是想告诉大家,科技在进步,新产品总会人性化,就此文来说,新产品模块接线得懂,旧产品模块接线也得懂,新产品是建立在旧产品上的,但原理性的东西不会被磨灭。
对了,下面把欧姆龙的也附上,如果上面你认真看过,欧姆龙的不看你也会接了。

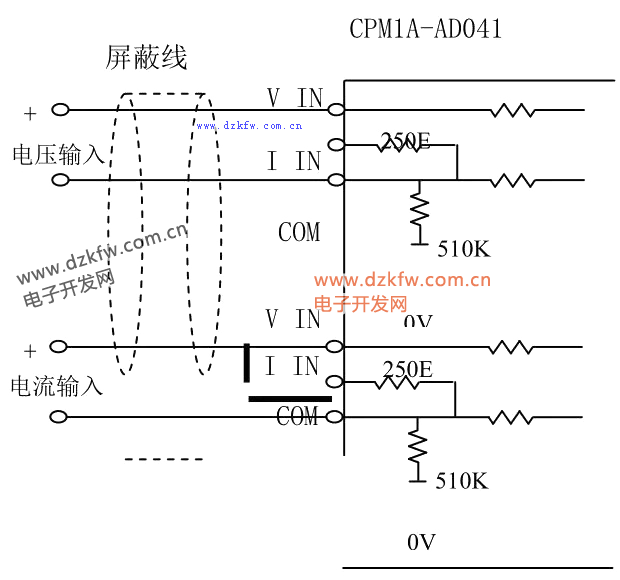

4欧姆龙,CPM1A-AD041官网上的手册是这样的接线:
个人感觉,像西门子的EM235模块接线,所以分解图不上了,直接放例子图:

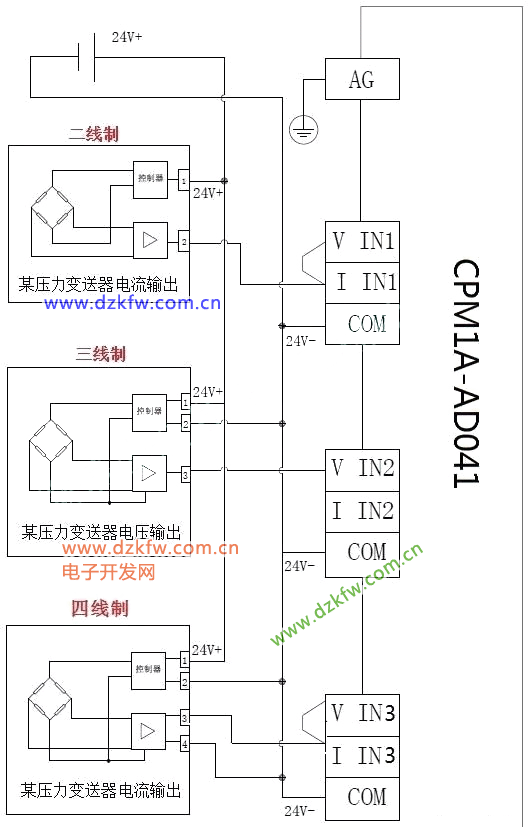

实例图:
结语:
为大家附上本次举例的部分模块资料链接:
链接:https://pan.baidu.com/s/1NlUlOspk2l6ITFbtk-xG_Q 密码:g3qe
