关于西门子S7-300硬件介绍,这些小知识点你真的弄明白了吗?plc如何下载保存PLC程序?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/7/28


S7-300

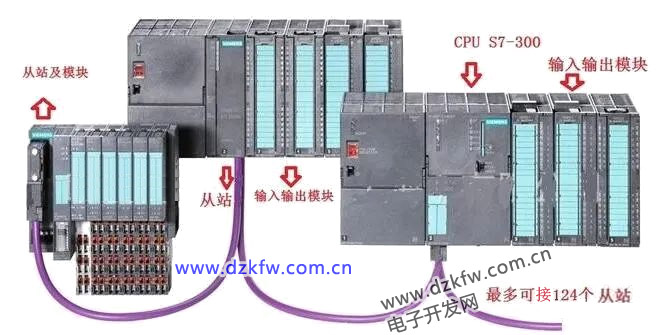

一、S7-300主要支持的硬件有:

S7-300主要支持的硬件

(1)电源(PS)

电源模块提供了机架和CPU内部的供电电源,置于1号机架的位置。

(2)中央处理器(CPU)

CPU存储并处理用户程序,为模块分配参数,通过嵌入的MPI总线处理编程设备和PC、模块、其它站点之间的通讯,并可以为进行DP主站或从站操作装配一个集成的DP接口。置于2号机架。

(3)接口模块(IM)

接口模块将各个机架连接在一起。不同型号的接口模块可支持机架扩展或PROFIBUS DP连接。置于3号机架,没有接口模块时,机架位置为空。

(4)信号模块(SM)

通常称为I/O(输入/输出)模块。测量输入信号并控制输出设备。信号模块可用于数字信号和模拟信号,还可用于进行连接,如传感器和启动器的连接。

(5)功能模块(FM)

用于进行复杂的、重要的但独立于CPU的过程,如:计算、位置控制和闭环控制。

(6)通讯处理器(CP)

模块化的通讯处理器通过连接各个SIMATIC站点,如:工业以太网,PROFIBUS或串行的点对点连接等。

后三个模块在机架上可以任意放置,系统可以自动分配模块的地址。

需要说明的是,每个机架最多只能安装8个信号模块、功能模块或通讯模块。如果系统任务超过了8个,则可以扩展机架(每个带CPU的中央机架可以扩展3个机架)。

各个模块的性能具体如下:

(1)电源模块(PS)

电源模块用于将SIMATIC S7-300 连接到120/230V AC电源。

(2)接口模块

接口模块用于多机架配置时连接主机架(CR)和扩展机架 (ER)。S7-300通过分布式的主机架(CR)和3个扩展机架(ER),可以操作多达32个模块。运行时无需风扇。

(3)CPU模块

各种CPU 有各种不同的性能,例如,有的CPU 上集成有输入/输出点,有的CPU上集成有PROFI- BUS-DP通讯接口等。

以上只是列出了部分指标,设计时还要参看相应的手册。

(4)信号模块

信号模块用于数字量和模拟量输入/输出,又分DI/DO(数字量输入/输出)和AI/AO(模拟量输入/输出)模块。

①数字量输入模块:

②数字量输出模块:

③数字输入/输出模块:

④继电器输出模块:

⑤模拟量输入模块

⑥模拟量输出模块:

⑦模拟量输入/输出模块:

(5)功能模块

西门子S7-300功能模块模块适用于各种场合,功能块的所有参数都在STEP7中分配,操作方便,而且不必编程。包括:计数器模块(FM350),定位模块(FM351),凸轮控制模块(FM352),闭环控制模块(FM355)等许多用于特定场合的模块。

(6)通讯模块(CP)

S7-300通讯模块是用于连接网络和点对点通讯用的专用模块,比如:用于S7-300和SIMATIC C7通过PROFIBUS通讯的模块CP343-5,用于S7-300和工业以网通讯的模块CP343-1及CP343-1 IT等。

二、S7-300CPU前面板说明

S7-300CPU前面板如上图所示。需要说明的是,S7-300系列有20种不同的CPU,每种CPU的前面板是不同的,但也是大同小异。现以CPU318-2为例,分别说明如下:

1、负载电源模块

负载电源模块用于将AC 220V电源转化为DC 24V,供CPU和I/O模块及其它模块使用。

2、后备电池

后备电池的作用是在PLC断电时,用来保证CPU实时时钟的正常运行,并可以保存用户的程序和数据(在RAM中)。有的低端的CPU因为没有实时时钟,没有后备电池。

3、DC 24V接线端子

CPU输出一个DC 24V,L+和M分别是DC 24V的正极和负极。可用作CPU开关信号输入或外部元器件的电源。

4、模式选择开关

模式选择开关用来选择CPU的运行方式。有的该开关是一种钥匙开关,改变运行方式需要插入钥匙,用来防止未经授权的人改变CPU的运行方式。

模式选择开关各位置的含义如下:

(1)RUN-P(运行-编程)位置:CPU不仅执行程序,还可以在线读出和修改程序及改变运行方式;

(2)RUN(运行)位置:CPU执行程序,可以读出程序,但不能修改程序;

(3)STOP(停机)位置:CPU不执行程序,可以读出和修改程序;

(4)MERS(清除存储器)位置:可以复位存储器,使CPU回到初始状态。此位置不能保持,当松开后,又会回到STOP的位置。

5、状态和故障指示灯

(1)SF(系统故障指示,红色):CPU硬件故障或软件出错时常亮;

(2)BATF(电池故障,红色):电池电压低或无电池时常亮;

(3)DC 5V(+5V电源指示,绿色):CPU和S7-300总线+5V电源正常时常亮;

(4)FRCE(强制指示,黄色):至少有一个I/O被强制时常亮;

(5)RUN(运行指示,绿色):CPU处于RUN运行方式时常亮,重启动时以2Hz的频率闪亮,HOLD状态时以0.5Hz的频率闪亮;

(6)STOP(停机指示,黄色):CPU处于STOP、HOLD状态时常亮;请求存储器复位时以0.5Hz的频率闪烁;正在复位时以2Hz的频率闪烁;

(7)BUSF(总线故障指示,红色):Profibud-DP接口硬件或软件故障时常亮。

6、存储器卡

存储器卡用于在断电时保存用户程序和一些数据,可以扩展CPU的存储容量。

7、MPI接口

MPI接口用于CPU与其它PLC、PG/PC(编程器/个人计算机)、OP(操作员接口)通过MPI网络的通信。

8、前连接器

前连接器用于将传感器和执行元件连接到信号模块,前面有盖板(9)保护。

三、SIMATIC S7-300具有多种不同的通讯接口:

  • 多种通讯处理器用来连接AS-i接口、PROFIBUS 和工业以太网总线系统。

  • 通讯处理器用来连接点到点的通讯系统。

  • 多点接口(MPI) 集成在CPU中,用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。

----用户可以方便的使用Step7软件进行通讯组态。

----CPU 支持下列通讯类型:

  • 过程通讯

  • 通过总线(AS-i或PROFIBUS)对I/O模块周期寻址(过程映象交换) 。

  • 数据通讯

  • 在自动控制系统之间或人机界面(HMI)和几个自动控制系统之间,数据通讯会周期地进行或被用户程序或功能块调用。

通过PROFIBUS的过程通讯

-- --

S7-300通过通讯处理器,或通过集成在CPU上的 PROFIBUS-DP接口连接到PROFIBUS-DP网络上。

----带有PROFIBUS-DP主站/从站接口的CPU可以使用户能够方便高效地进行组态。

----而且,用户通过PROFIBUS-DP分布式I/O就像处理集中的I/O一样,具有相同的组态、地址和编程。

----下列设备可以作为通讯的主站:

  • SIMATIC S7-300

  • (通过带PROFIBUS-DP 接口CPU或通过 PROFIBUS-DP)

来源:网络


先梳理几个概念:

  • 将编译好的程序从电脑传输到plc,这一过程一般叫做“下载”,即download;

  • 将程序从PLC传输到电脑,这一过程一般叫做“上载”,即upload;

不同厂家的PLC,下载、上传程序在细节上略有不同,但原理上大同小异,这里以西门子S7-300系列PLC为例,加以说明。
一、搭建编译环境

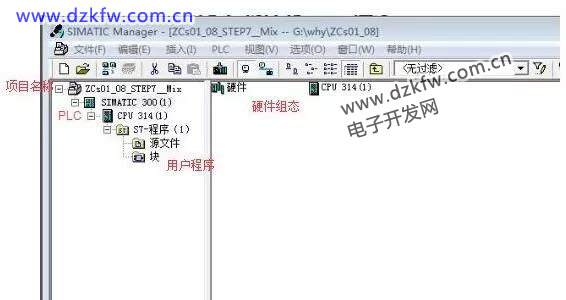

S7-300系列PLC的工程项目的建立、硬件组态、编程、下载和上装以及程序状态诊断和监控都由西门子的配套软件SIMATIC Manager来管理和维护,如下图所示。

SIMATIC Manager是一个综合管理软件,若只需要编写、维护PLC程序,只需下载、安装STEP7即可。
二、选择PLC与电脑(工程师站)之间的通信方式
PLC和工程师站之间一般可以采用MPI、Profibus DP以及以太网进行通信。

  • 所有的S7-300/400系列CPU都有一个支持MPI通信协议的接口

  • 部分S7-300/400系列CPU提供支持Profibus DP协议的接口,如果CPU没有该接口,可在硬件组态上配置一块Profibus DP网卡,比如CP342-5

  • 部分S7-300/400系列CPU提供支持TCP/IP协议的接口,如果CPU没有该接口,可在硬件组态上配置一块以太网模块,比如CP343-1

  • 如果选择MPI或Profibus DP的方式进行通讯,工程师站必须安装一块CP5611或CP5613网卡,或者买一个USB适配器,通过USB接口进行通信

  • 如果选择以太网方式进行通讯,只需要工程师站端配置了以太网卡即可。


下面以MPI通讯方式为例,来说明如何进行通信配置。

  • 假定PLC与工程师站之间的物理连接已经完成,即二者之间通过DP电缆连接起来。

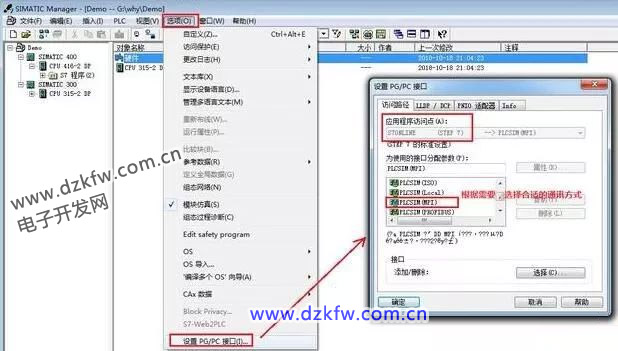

  • 在“SIMATIC Manager”中,通过菜单命令:“选项->设置PG/PC接口”,进行网络端口设置,如下图所示。这一步,也可以在“控制面板”中的“设置PG/PC接口”中设定。工程师站需要和PLC通讯,因此应用访问点要选择“STEP7”,接口根据实际情况选择(这里我们用到时PLCSIM,因此选择PLCSIM(MPI)。)


经过上述设置后,就可以进行下载和上传操作了。
三、下载和上装
1、上装

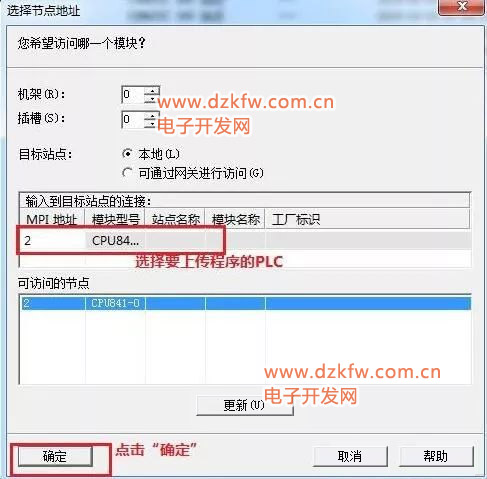

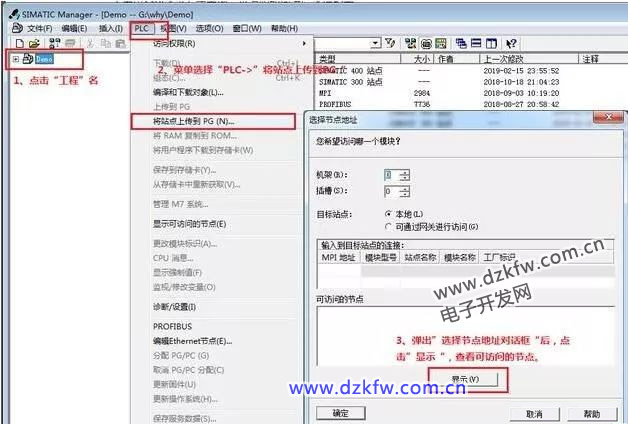

当我们需要备份或查看PLC中的程序,可以选择将PLC的程序上装到PG/PC中。

按照上述步骤执行,等待上传完成即可。
2、下载
将工程师站的程序下载到PLC中去执行。分为硬件的编译和下载以及程序的下载两部分。
前提:PLC要选择“RUN-P”或' STOP'模式。

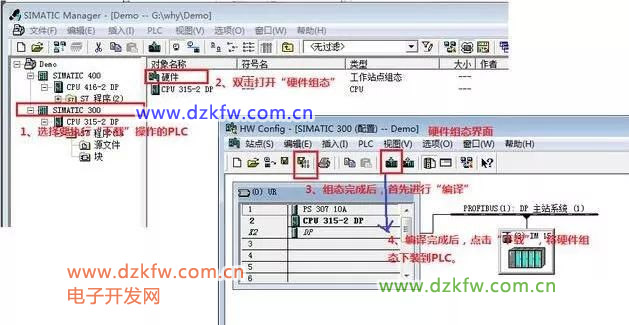

(1)硬件编译和下载

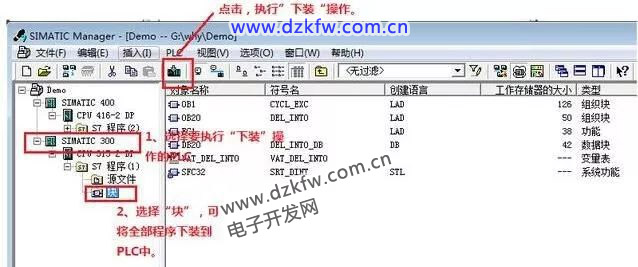

(2)程序下装

上述步骤为下装全部用户程序,要单独下装某一个或某几个程序块,可选中它们,再执行“下装”操作。
