日光灯的安装接线方法,电灯安装图示

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-01

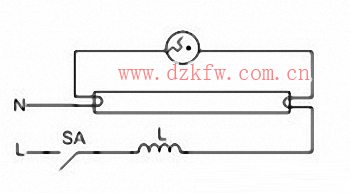

日光灯是如何工作的?在日光灯电路中,电流从插头的左侧插脚开始,流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝,最后从插头的右侧插脚流出。电流会加热日光灯管两端的两个小元件,然后启辉器打开使电流通过日光灯。
整流器是一个磁性线圈,用于调节流过灯管的电流。启辉器打开时会使一个电弧浪涌通过灯管,随后在灯管发光之后,启辉器将保持电流以正确的速度流过。在大多数日光灯中,启辉器都是一个自动开关,当它检测到灯管发光时,它会一直处于断开状态,只要断开灯具电源,启辉器将关闭。


许多日光灯包含多支灯管,以提供更好的照明。这些日光灯必须为每根灯管配备单独的整流器和启辉器。灯具看起来可能是两根灯管共用一个整流器,但实际上可能是两个整流器内置在一个盒子中。同样,包含四根灯管的灯具则配有四个启辉器和四个整流器,在某些类型的灯具中,启辉器是内置的不能单独跟换。

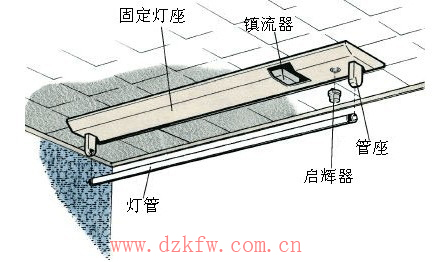

由于日光灯只有三个主要部件,因此有你自己就可以完成所有维修更换,所有日光灯都会随着时间流逝逐渐变暗,并且可能闪烁或忽明忽暗,这些都是警告信号,当你注意到日光灯上的正常性能发生任何变化后,就应该立刻进行必要的维修,变暗的灯管通常需要更换,如果不更换灯管则可能导致灯具的其它部件损坏,同样,不断忽闪忽暗的会消耗启辉器,从而导致启辉器的绝缘层老化。

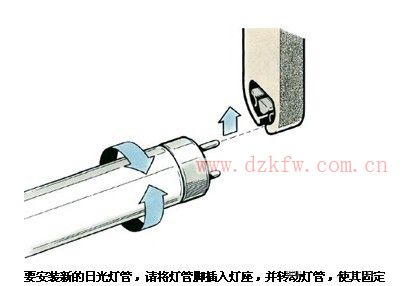

如果灯管没有故障,请尝试更换启辉器,日光灯启辉器按功率分级,因此针对灯具中灯管使用正确的启辉器至关重要。拆下旧的启辉器的方法与拆下旧的灯管的方法相同,通过转动其拿出灯具灯座,安装启辉器时,只要将其插入插座并转动以锁定到位即可。


整流器也是根据功率分级,与备用的启辉器一样,备用的整流器必须与灯管的功率灯具的类型相匹配。整流器是发生故障可能性最小的部件并且也是最难更换,因此在开始更换部件时请将整流器留在最后,如果灯管和启辉器都没故障,则问题一定出在整流器,要更换故障的整流器,请先将电路断电,拆开灯具,然后把电线从旧整流器转换至新整流器,(每次一根以免错误)最后从新组装灯具。如果灯管、启辉器、灯管全部正常,但日光灯仍然不亮,那么请检查开关是否有故障,如果日光灯由墙壁开关控制,请更换开关,这将在下一部分说明。如果日光灯使用按钮开关,那你可以使用相同类型的新开关替换旧开关。在对开关进行操作前要先使电路断电,请先拆下保险丝或断开断路器。

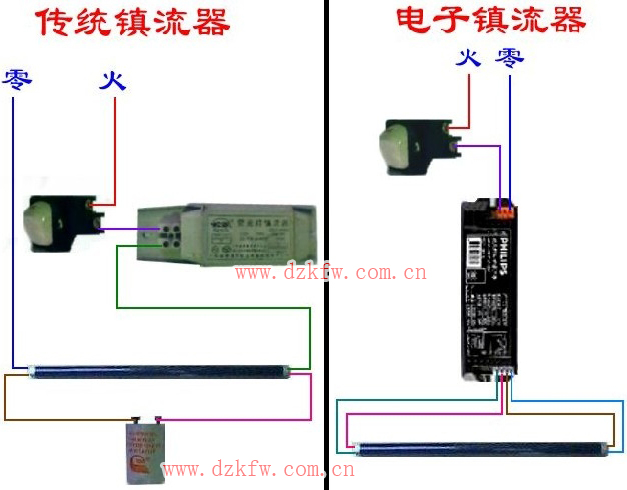

接线方法
