日光灯电子镇流器电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-11-19

日光灯电子镇流器电路

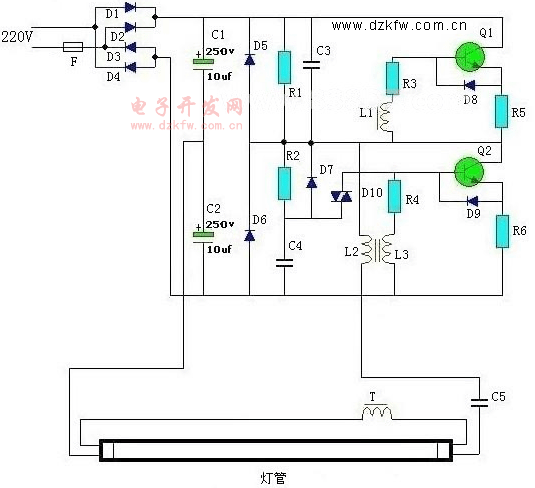

电子镇流器电路图

零件:

Q1 Q2=13003B

R1=470K

R2 =820K

R3 R4  10Ω

R5 R6  1Ω

D1 D2 D3 D4 D5 D6 D7 D8 D9=1N4007

D10=DB3

C3=1500P /630V

C4=0.022μ

C5= 5600P / 1200V

L1 L2 L3 套在一个磁环内

F 保险管

灯管36W/40W
