节能荧光灯原理与常见故障维修,节能日光灯电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-16

节能荧光灯(节能日光灯)因价格便宜、损耗功率小、启动快及电源电压降至125V仍可启动,因此得到广泛采用。节能荧光灯采用三基色荧光粉,它的发光效率比普通荧光灯高30%左右,光色更接近自然光,同样功率的灯管比普通荧光灯小,且多为弯曲形状,故又称为紧凑型荧光灯。

一、电路原理

节能荧光灯原理与常见故障维修,节能日光灯电路原理图

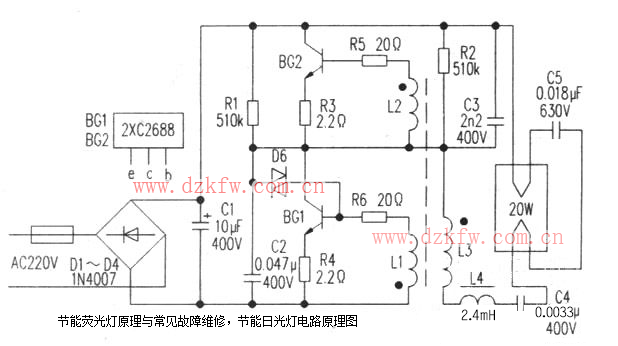

           如图所示,三极管电子镇流器由整流电路、高频发生器及高频电抗器三部分组成。4只耐压400V的二极管组成桥式整流电路,C1是滤波电容,高频发生器由两只耐压400V以上的三极管BG1和BG2及互感线圈L1、L2、L3等组成。互感线圈的黑点是同名端。L1与BG1及L2与BG2的接线方向正好相反;这样才能保证两只三极管交替工作(不允许同时导通)。L4是高频电感线圈,用来限制灯管的电流(镇流器),C4是隔直电容。


二、常见故障检修

    例1、节能灯两端灯丝亮,灯管不亮
    因为灯丝与C4串联,灯丝亮说明有高频电流输出,所以高频发生器是正常的,而灯管不亮可能是C5短路,使得灯管两端被短路而无压降,拆开电子镇流器,拆离电源,打开外盖焊下C5测量为0Ω,说明C5已短路。换上同规格电容,故障排除。
    例2、灯丝、灯管都不亮
    将镇流器拆离电源,测量BG1与BG2均为0Ω,说明已烧毁。为了查明原因而继续检查其他元件:发现R3断路,BG1导通后不截止,到BG2导通时引起BG1和BG2同时导通,造成电路短路,将BG1与BG2烧毁。替换同规格R3、BG1、BG2后,故障排除。
    例3、灯丝、灯管都不亮
    同上例,检查BG1、BG2良好,测量L1-L4良好,测量R3~R6良好,测量D1~D4良好,测量R1阻值为无穷大。更换R1,故障排除。
    提示:电路有故障时不能直接对已坏元件替换,应检查造成损坏的原因后方可通电(最好串联100W灯泡限制电流并检查,以免造成不必要的损失,替换C5时最好采用大于630V耐压的电容,以免再次击穿)。
