电子制作 实用电子熔丝（保险丝）电路,Electronic fuse

关键字：保险丝，保险丝电路

    熔丝也称保险丝(保险管)，是家电产品、电子仪器及工业设备必需的元件，起负载过流熔断保护作用。本文介绍的电子熔丝电路结构简单，熔断电流在0.1～10A范围内任意调．可重复使用。它不但在维修与电源有关的故障时，完全解除屡烧保险的烦恼，还可广泛用于各种移动装置的充电器电路，在设计、试制新的电子线路或装置时．可选择适当参数代替保险丝。

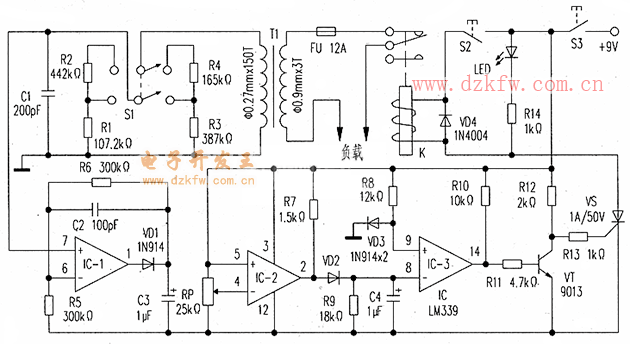

    电子熔丝电路如附图所示，它实质上是一种开断电流可调、灵敏度高、反应快速的电路开路器，即断路器．其引出端通过鳄鱼夹接到被测电路的保险丝座上，即可代替原来的保险丝。

    接负载的两个引出端和继电器K的一组常闭触点、一只12A的普通保险管Fu及环形取样变压器T1的初级绕组相串联。T1初级接电流阈值范围选择开关S1．R1～R4组成电阻网络，电流阈值分两挡，低挡为0.1～6A，高挡为1～10A，高挡有所覆盖。C1、C2为高频消噪电容器。

    控制电路由一片四电压比较器LM339(只用其中三个比较器)为核心元件组成。IC-1将交流取样信号加以放大，由VD1整流后馈至IC-2。电位器RP用来调节门限电流。VD3为钳位二极管，以使IC-3同相输入端为固定电平。经滤波的直流信号由IC-3放大后．从驱动管VT集电极输出用于可控硅VS触发信号。当输人电流超过由RP设定的阈值时，VS导通．K吸合使其常闭触点断开，同时LED点亮，表示所需保险的电路已被切断电源。若需重新供电，只需按一下复位开关S2即可。

    RP是电流设置电位器，采用0.5w、25kΩ带刻度旋钮的多圈精密电位器，这样校准和使用都非常方便。校准装置也很简单：将一自耦变压器的输出端接一根1200w左右的电热丝．变压器的输入端与一只10～20A交流电流表和本电子熔丝电路串联后，接220V交流市电。高、低挡电流范围分别进行校准。以低挡校准为例．校准方法如下：

    (1)将RP调至中间刻度(5.0)，给自耦变压器通电．以最小步距缓慢调节自耦变压器的输出至1A，然后转动RP至电子熔丝断开(LED亮，K吸合)。记下RP此时的精确刻度(如6.2等)，此刻度对应的电流值即为1A。

    (2)将RP调至中间刻度，自耦变压器回零通电后按一下复位开关S1，再调自耦变压器使电流表读数为2A(或1.5A等)，转动RP至电子熔丝断开，并记下RP刻度值。

    (3)依此法重复上述过程．直至高、低挡电流范围内的各个保险电流值均校准为止。

    (4)最后把电位器RP刻度值与对应的电流值列表(可贴在本装置面板上)，以备使用。
