电子灭蚊器制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-17

电子灭蚊比传统的灭蚊方法更加环保、安全、方便,再加上灭蚊效果良好,越来越受人们的欢迎。它是利用紫外光灯管发出的紫外线引诱蚊虫,当蚊虫触及圆形的高压电网时,电极被短接。蚊虫击毙。下面剖析一种线路简单、成本低且容易制作的电击灭蚊器。

1.电子灭蚊器电路及工作原理

电子灭蚊器电路及工作原理

电子灭蚊器电路

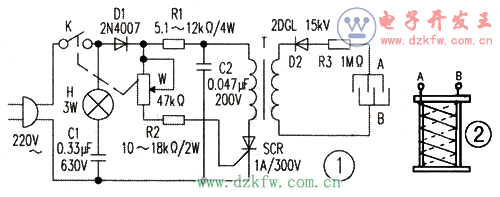

电路原理图如图1所示。它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。紫外灯管发光电路由紫外灯管H和电容C1组成,直流高压发生器由二极管D1、D2,电位器W、电阻R1、R2、电容C2。单向晶闸管SCR、脉冲变压器T及限流电阻R3等组成。

当电源接通220V交流电时.紫外灯管H即点亮。其波长约253.7nm。利用蚊虫趋光性引诱蚊虫。当蚊虫扑向紫外灯管时,必然先触及到圆形高压电网,结果受电击而死。

图1电路接通电源后.电源正半周由二极管D1整流后,通过降压限流电阻R1、R2和电位器W,分别向单向晶闸管SCR的阳极与控制极提供正电压。调整电位器W,使该通路电压达到控制极的触发电压时,单向晶闸管SCR便导通,电容C2通过脉冲变压器T的初级线圈和单向晶闸管SCR放电,C2的容量越大,脉冲变压器T的次级线圈感应的电压越高。当电源电压从正变到零时,单向晶闸管SCR因流过的电流小于维持电流而关断。之后,单向晶闸管SCR就承受电源的反向电压。直到下一个周期触发脉冲再次加到控制极上时重新导通。改变电位器W的值.就改变了导通角的大小。即能改变输出电压的高低。由于单向晶闸管SCR的频繁导通和截止。形成高频振荡,在脉冲变压器T的次级线圈上感应出10000V到15000V的高压.经高压硅堆D2整流,就在圆形电网上形成直流电击高压

2.元器件的选择

脉冲变压器T可选用12~14英寸黑白电视的行输出变压器。

紫外灯管H的功率可选用3W。高压圆形电网需自制,电网可选用φ0.5mm左右铁丝在塑料骨架上隔离绕制而成,如图2所示。注意两根铁丝A、B不能有任何接触.否则会造成短路,两者之间的距离以2mm较为合适。

3.电子灭蚊器的电子制作及注意事项

本电击灭蚊器除印刷电路板、高压圆形电网需要自制外,其余元件均可买成品组装。制作时灯管装在圆网内,其余元件安装在一个盒子里。若元件良好,安装无误时,接通电源,调节电位器,该电击灭蚊器便能正常工作。虽然本电击灭蚊器电压较高。但电流在微安级,使用安全。即使不慎碰到了。只像针扎一下而已,不必惊慌失措。使用时,插上电源插头,旋转带电源开关的电位器,即可接通电源,继续旋转可听到高压产生,圆形网内的紫外灯管发光。至此,电击灭蚊器即制作成功。不用时,反向旋转电位器即可关断电源。

使用时,注意事项如下:

(1)正常使用时应将圆网挂在高处,以便取得良好的灭蚊效果。并防止小孩触摸。

(2)最好在没有其他光源的情况下使用。以免影响灭蚊效果。一般可在就寝后启用。

(3)在关断2分钟内,由于网上电荷未泄放完毕,可能电击人手,故不要触及。

(4)由于紫外线对人体及眼睛有害,故灯管功率不宜过大,不要直视灯管。
