下面详解一下怎样制作一个简单的光度计

绝大多数发光二极管，且有逆向的光电二极管的功能。即当对发光二极管施加反向偏置时，随着光电平的增加．它将产生一个小的光伏输出。因为发光二极管的壳体是有色透明的，尤其适合发挥这种功能。
    这就可构建一个简单的电路，来估测周环境光的状态．不同颜色的光客，能获得对某种光颜色有效的光滤波．具有典型的窄带通特性。

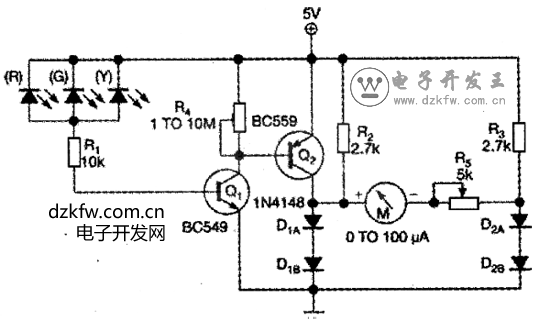

    尽管这里描述的实例，达不到实验室级别的光检测器和互阻抗放大器所具有的设计精度，但它能产生有用的结果。光度计电路图如下


    使用三个发光二极管，实验将指示哪一种装置对哪一种颜色具有最好的灵敏度，见附图。当环境光射到这些发光二极管上导致电流流动时，通过每个发光二极管的电流为10到100nA(取决于所加的照明强度)。该电流通过晶体管Q1的基极流动，并且被放大。Q1的集电极电流在电位器R4和Q2的基极之间流动．R4用作第一级的增益校正。Q2提供进一步的放大．并驱动左边的一个桥路D1A和D1B二极管。注意R2／D1和R3／D2构成一个电桥。Q2的集电极电流对这个电桥提供一个微弱的不平衡，表M测量这个不平衡。R5用来调整表M的灵敏度。设置R4和R5便于表M具有一个合适的偏转。R4对于选择静态工作点是有用的．R5对于调整灵敏度是有用的。
    在制作该电路之前，应检查这些发光二极管是否为好的发光二极管，可用一块普通的数字万用表，检查该发光二极管两端的电压，大约为200mV。
