五天学会Protel 99SE:第四天 学会自己做PCB零件封装

作者:佚名    文章来源:本站原创    点击数:2477    更新时间:2013-4-30
第一课:做一个属于自己的PCB零件封装

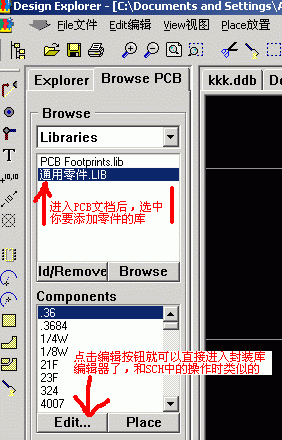

1.打开在前几课已经做过的PCB,选择那个我给大家提供的封装库,
然后按着图选择编辑按纽就进入了PCB封装编辑器

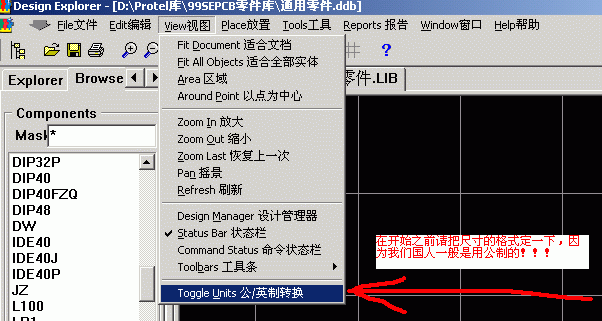

2.先把制式转换一下,改为公制

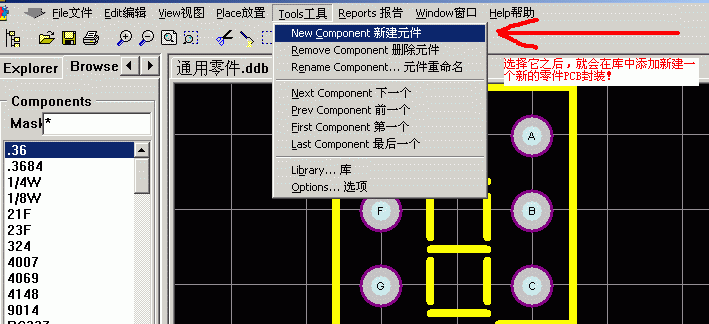

3.新建一个PCB封装

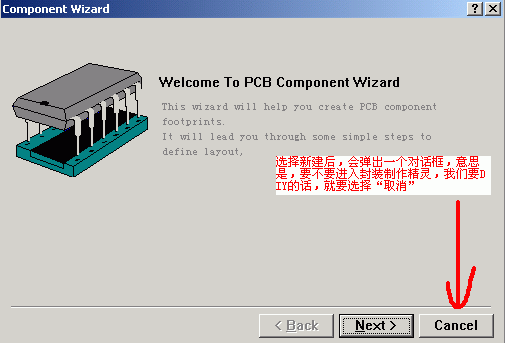

4.之后会出现这个对话框,是一个傻瓜精灵,选择取消,因为我们要做一个完全属于自己的封装

5.注意:在做之前一定要把封装的起始位置定位成绝对中心,否者做好后的封装无法正常调用!

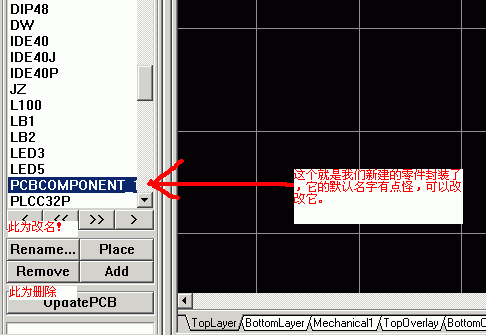

6.如果对默认的封装名不满意,就需要改一个自己喜欢的

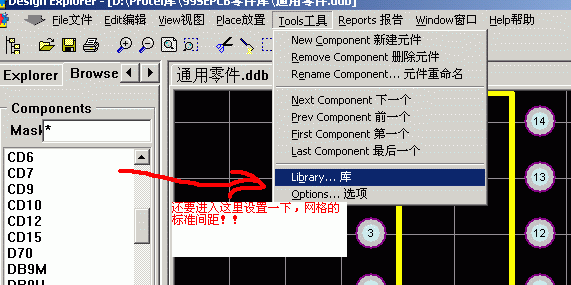

7.这个是用来设置网格的标准,属于是个人喜好问题

8.这个就是执行上一步后的对话框

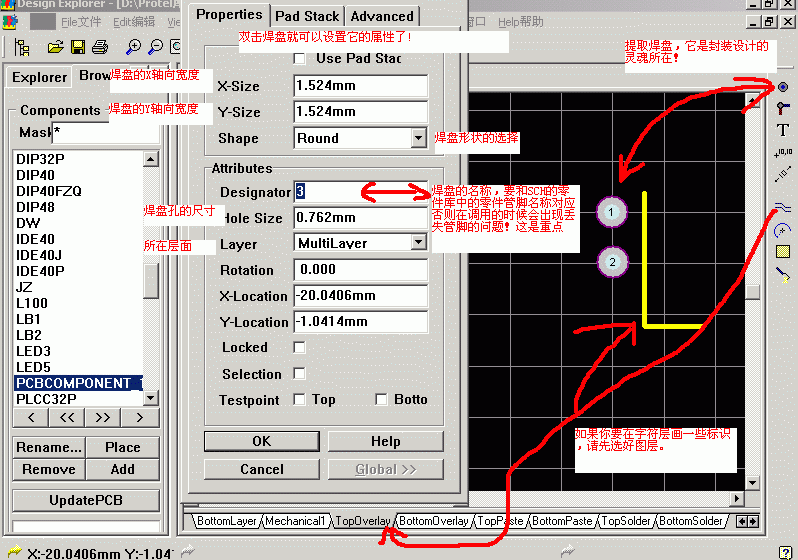

9.可以开始做封装了,注意哪些中文注释,核心问题就是焊盘的名称,但愿你还记得做SCH零件的重点>>

10.用这个功能可以知道我们做的封装的尺寸是不是精确的
