自制交流220V单相电源变压器，可分为设计计算和具体绕制两个阶段进行。
1．设计计算电源变压器
绕制电源变压器前，首先要根据所需要的电压、电流等，计算确定变压器的各项制作参数。
（1）确定电源变压器的功率。需要变压器次级绕组所提供的电压乘以电流就是该绕组的功率，将所有次级绕组的功率加起来，再乘以1.1（10%作为变压器的损耗），即为整个变压器的功率。例如：需要变压器次级提供6V（2A）和12V（0.5A）两组电源（见图4-143），则变压器功率为P = (6×2+12×0.5)×1.1≈20（W）。
（2）根据变压器的功率P来确定铁芯截面积S的大小。铁芯截面积的概念如图4-144所示，可按经验公式计算：。例如：20W电源变压器需要铁芯截面积为。

（3）计算每伏电压的圈数N₀。经验公式为：。例如：上述20W变压器的每伏圈数圈。
（4）计算初、次级各绕组的圈数。初级绕组圈数用N₀乘以220即可。次级绕组圈数用N₀乘以电压再增加10%以弥补损耗。上例中（见图4-143），初级绕组L₁为8×220 = 1760圈；次级绕组L₂为8×6×1.1≈53圈；次级绕组L₃为8×12×1.1≈106圈。
（5）根据各绕组电流选取漆包线。上例中，初级绕组L1的电流I1 =20W220V≈0.09A，考虑到留有一定的余量，可选用直径0.23mm（34号）漆包线。次级绕组L2的电流I2 = 2A，可选用直径1.04mm（19号）漆包线。次级绕组L3的电流I3 = 0.5A，可选用直径0.51mm（25号）漆包线。
2．具体制作电源变压器
设计计算完成后，即可按以下步骤动手制作。

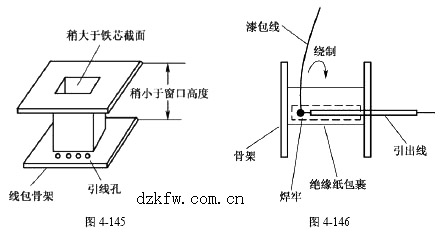

（1）按图4-145所示，用绝缘纸板制作一个线包框架，其下面侧板两侧分别开有初、次级绕组的引线孔。
（2）绕初级绕组。将漆包线线头与引出线焊牢，焊点等裸露部分用绝缘纸包裹住，引出线从线包框架侧板的引线孔中穿出，如图4-146所示。初级绕组绕好后，其线尾也像线头一样连接好引出线。

（3）在初级绕组外面包裹一层绝缘纸，如图4-147所示，然后绕上次级绕组。由于次级绕组所用漆包线较粗，可以直接作为引出线。

图4-147

（4）所有绕组都绕制完成后，最外层应用绝缘纸包裹，并在两侧分别标明绕组的电压和电流，如图4-148所示。


图4-148

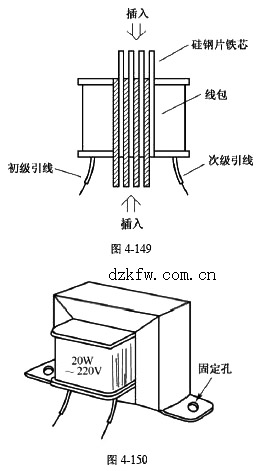

（5）接下来插入硅钢片铁芯。应采用交错插装法，即将“E”形硅钢片上下交错插入线包框架内，如图4-149所示。所有“E”形硅钢片插完后，再将“I”形硅钢片插入。
（6）在铁芯外面装上铁皮制成的夹壳，电源变压器便制作好了，图4-150为其外形。再经过浸漆、烘干等绝缘处理，这个电源变压器就可以使用了。
