降压型PWM开关电源控制器AP1510
 降压型PWM控制器AP1510芯片内含基准电压源、振荡电路、误差放大器、内部PMOS开关管等电路，只需外加电感、电容、二极管等少量元器件，便可组成小体积、高效率的降压型开关稳压电源。

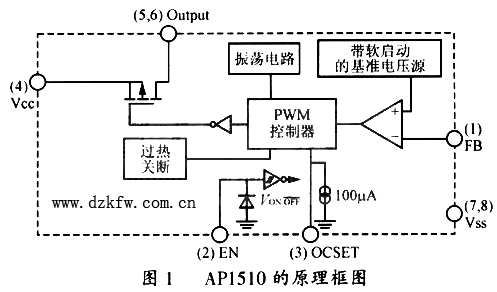

AP1510原理框图如图l１所示。
降压型PWM开关电源控制器AP1510
引脚功能及描述
脚1 (FB)反馈端，误差放大器的反相输入，通过分压电阻连接电源输出端。
脚2 (EN)使能端，工作或待机控制，高电平：正常运行，低电平：待机运行。
脚3(OCSET)输出电流设定端，通过外部电阻设定最大输出电流。
脚4 (VCC IC)电源输入正端。
脚5、6 (Output)开关输出端，P沟MOS场效应管漏极，连接外部续流二极管和电感。
脚7、8 (VSS IC)电源输入负端。

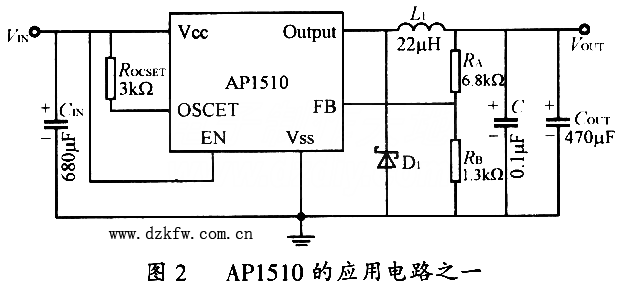

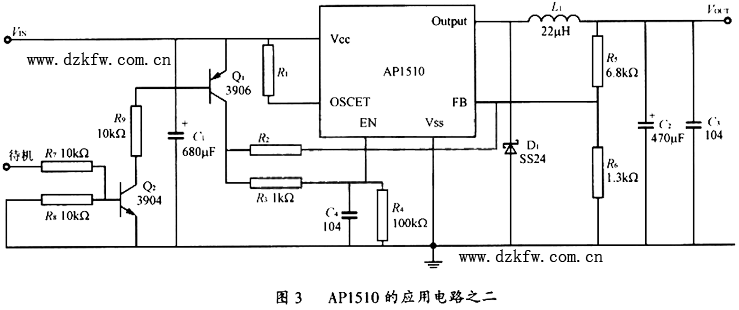

AP1510典型应用电路：
