影响IGBT动态和静态均流因素分析 IGBT漏电原因分析

作者:佚名    文章来源:网络    点击数:1467    更新时间:2023/10/8

影响动态均流因素分析
          1、IGBT传输特性不同对并联电流的影响

          IGBT的栅极电压影响着集电极输出电流IC的大小,电路中如果用阈值电压VGE(th)不同的IGBT组成并联电路,即使栅极电压相同,流过各支路的电流也会有一些差异。同一栅压下,阈值电压低的IGBT会先导通,承受电路中的大部分电流。如果电流过大且超过额定电流值,可能会引起IGBT的损坏,导致整体电路的故障。同时,IGBT的开通、关断时间对并联支路电流的分配也会产生影响。开通时间分为开通延迟时间和上升时间,关断时间分为关断延迟时间和下降时间。每个时间段的时间偏差都会引起流过每个IGBT支路电流分配不均衡。因此,在实际电路应用中应该选取同一厂家、同一型号、同一批次生产出来的IGBT,尽量减少内部工艺上引起的参数特性的不一致。

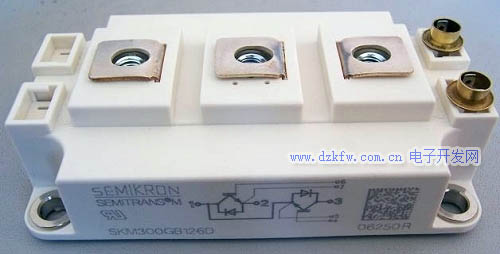

IGBT的等效电路符号





          2、驱动电路栅极电阻不同对并联电流的影响

          驱动电路中栅极电阻的大小控制着IGBT导通时间以及导通功耗。减小栅极电阻能够缩短导通时间和关断延时时间,降低导通功耗。因此栅极电阻不一致一定会对并联电路中电流的动态性能产生影响。假如并联电路中的栅极电阻有差异,栅极电阻较小的IGBT优先得到较大的栅极电压。因此栅极电阻小的IGBT优先导通,就会导致该支路获得较大的集射极电流。当电流大于IGBT承受的额定电流时,会损坏元件。

          3、栅极电压VGE不同

          IGBT直接并联时,如果栅极电压不同,会导致栅极电压低的IGBT首先到达“米勒平台”时间,后导通的IGBT的驱动电流被截止。这种情况产生后就会引起开关开通时间的不均衡,从而使整个并联电路电流分配失衡。

          4、驱动信号不同步对并联电流的影响

          驱动电路输出栅极驱动信号的不同步也会导致IGBT在开启和关断时的瞬态电流分布不均衡。驱动电路的控制信号需要经过一系列电子元件、导线及栅极电阻的传输后,最终到达IGBT的栅极,这个过程会使栅极驱动信号有一定的时差,使并联IGBT在不同的时间节点开启、关断,先开启或者先关断的IGBT就会承担较大的过电流。



          影响静态均流因素分析
          1、工作结温对并联电流的影响

          温度升高会引起IGBT漏电流变大,关断电阻减小,这样会使流过相应支路的电流增加,IGBT承受较大的过电流可能导致器件损坏。

          2、线路布局的不对称

          线路布局不对称会使并联支路的等效电阻有一定的差异,其次还会造成每个IGBT电路周围的杂散电感大小不同。杂散电感的不同直接影响IGBT的开通和关断时间,这些因素都会使并联IGBT电流分布不均衡。
