开关变压器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-02

开关式变压器一般用于开关电源等高频电路应用场合,其好处就是体积小,效率高,价格便宜!非开关式变压器就是我们常用的低频变压器,笨重,体积大,费铜费铁。
其实开关式变压器中的铁氧体磁芯的磁饱和系数还不及硅钢片铁芯,导致交流电每Hz所可以传递的能量很小。但是因为他工作在高频电路中,单位时间间隔内进行能量交换的次数非常多(1000倍于低频变压器)所以综合起来其效率可以达到数十倍于低频变压器。

开关变压器

分类
开关变压器一般都是工作于开关状态;当输入电压为直流脉冲电压时,称为单极性脉冲输入,如单激式变压器开关电源;当输入电压为交流脉冲电压时,称为双极性脉冲输入,如双激式变压器开关电源;因此,开关变压器也可以称为脉冲变压器,因为其输入电压是一序列脉冲;不过要真正较量起来的时候,开关变压器与脉冲变压器在工作原理上还是有区别的,因为开关变压器还分正、反激输出。
按驱动方式来分类
1 单端驱动(单边驱动)
2 双端驱动
3 推挽驱动
4 半桥驱动
5 全桥驱动(又称H桥)

工作原理

单激式变压器开关电源等效电路

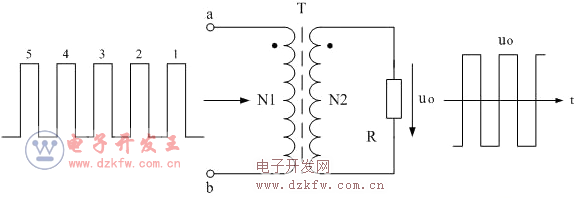

图1 单激式变压器开关电源等效电路
单激式变压器开关电源等效成如图2所示电路,其中我们把直流输入电压通过控制开关通、断的作用,看成是一序列直流脉冲电压,即单极性脉冲电压,直接给开关变压器供电。这里我们特别把变压器称为开关变压器,以表示图1所示电路与一般电源变压器电路在工作原理方面还有区别的。
在一般的电源变压器电路中,当电源变压器两端的输入电压为0时,表示输入端是短路的,因为电源内阻可以看作为0;而在开关变压器电路中,当开关变压器两端的输入电压为0时,表示输入端是开路的,因为电源内阻可以看作为无限大。
