农用使用的“抓鱼机”本身是一个逆变升压器，且多数是用一个较大的变压器和简单的逆变器组合而成，其结构简单，易做。但是它存在以下几个缺点：
　　1.因为变压器是用较粗的漆包线绕制而成，所以质量很大，出行不方便。
　　2，“抓鱼机”的逆变器，是利用电磁继电器把直流转化为交流的，所以其触点(也称“白金”)经常损坏。

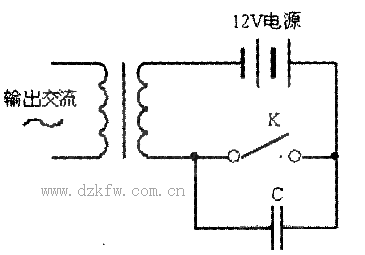

　　其电路原理下图所示：


逆变器的另类做法Power inverter
　　图中开关K是利用弹簧与变压器中的线圈及内部铁芯来实行一开一合，接通电源后，线圈产生的磁场把铁片吸过去，使K断开，这时线圈就失去了磁场，因此铁片又在弹簧的作用下复原，K开关闭合，这时线圈又被导通，铁片又被吸过去，就这样实现一断一开，而产生不断变化的磁场，进而通过变压器耦合。电路中可通过调节弹簧的力度来增加开关开，合的的频率.从而调节升压电压.
　　但是因为这个开关K通断的频率较高，所以使用一段时间后很容易被烧坏(大电流)，改进电路如下图所示。

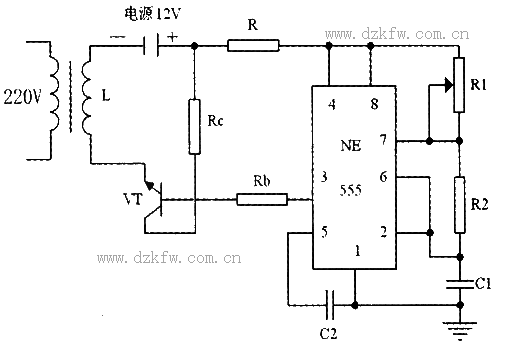

　　在下图电路中采用电子开关VT代替了触点型开关K，当电路通电后，555得电工作，由555及外围电路构成多谐振荡器，振荡电路产生的高、低交替变化的脉冲信号从3脚输出，并通过Rb进入VT的基极，从而控制VT工作在开关状态，产生不断变化的交变磁场，使变压器T的初级得到一开一闭的电压。改进后的电路由于采用了VT(无触点型)开关，所以开、关机时间可调性增强，若要改变开、关的频率只需改变R1的阻值，且精确度可达90%以上.这是触点型开关无法比拟的.且调节非常方便不需要像触点开关那样不断改变弹簧力度来增加开关开、合的频率，具有使用寿命长等优点。


逆变器的另类做法Power inverter
　　通过对下图电路的分析可知，该电路是由一个开关电路和一个振荡电路组合而成最终获得一个高、低交替变化的脉冲信号，因而逆变电路又可用下图所示的用二个三极管VT1和VT2来代替下图中的NE555及外围电路构成的多谐振荡电路。
　　下图是一个自激振荡电路，它也能产生一高一低交替变化的脉冲信号，输出信号可以从VT2或VT1的集电极取出，其振荡频率由R2、R3及C1、C2决定，可以根据实际需要来设置适当的振荡频率，从而达到改变VT导通的时间及通断的频率，以产生不断变化的磁场，用来改变感应电流大小。与上图的555电路比较，其优点是，取材简单，电路简单易制，C1和C2采用电解电容，VTI和VT2可以采用开关管或9013均可。R2和R3可以采用30K左右的可调电阻。
