开关电源工作原理分析及图解 Switching power adapter

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-03

  开关电源就是用通过电路控制开关管进行高速的导通与截止。

  将直流电转化为高频率的交流电提供给变压器进行变压,从而产生所需要的一组或多组电压!转为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多.所以开关变压器可以做的很小,而且工作时不是很热!!成本很低.如果不将50HZ变为高频那开关电源就没有意义。

  开关电源的工作流程是:

  电源→输入滤波器→全桥整流→直流滤波→开关管(振荡逆变)→开关变压器→输出整流与滤波。

  交流电源输入经整流滤波成直流

  通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上

  开关变压器次级感应出高频电压,经整流滤波供给负载

  输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的

  交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;

  在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;

  开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;

  一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源。

  主要用于工业以及一些家用电器上,如电视机,电脑等

  开关电源原理图分析

  1、正激电路

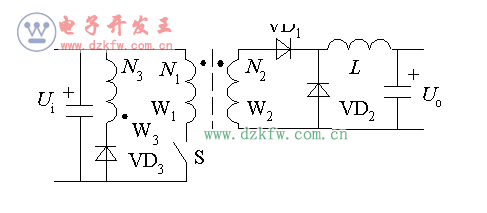

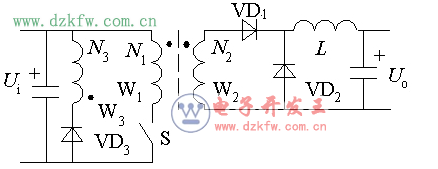

  开关电源正激电路

  电路的工作过程:

  a》 开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负。因此VD1处于通态,VD2为断态,电感L的电流逐渐增长;

  b》 S关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受电压。

  c》 变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断。为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位。

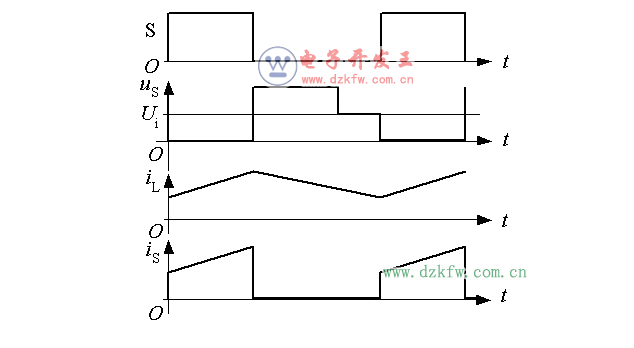

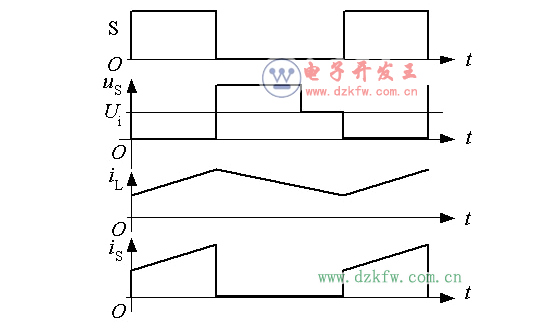

  正激电路的理想化波形:

  开关电源工作原理分析及图解

  变压器的磁心复位时间为:

  TIst=N3*Ton/N1

  输出电压:输出滤波电感电流连续的情况下:

  Uo/Ui=N2*Ton/N1*T

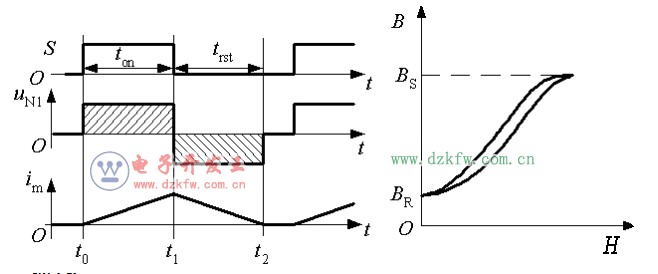

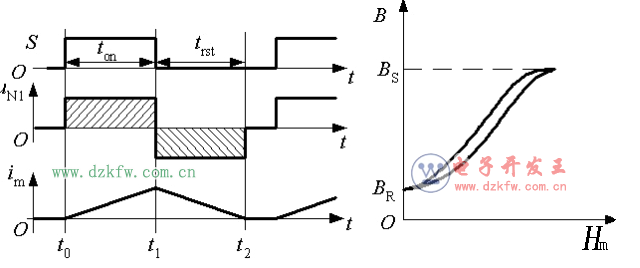

  磁心复位过程:

  开关电源工作原理分析及图解

  2、反激电路

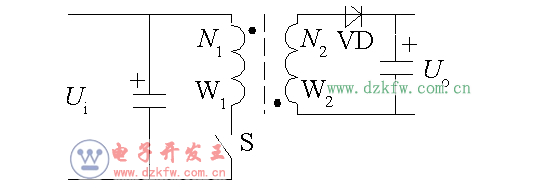

  反激电路原理图

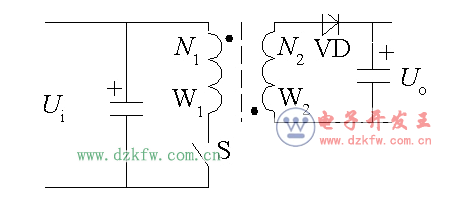

  开关电源反激电路图

  反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感。

  工作过程:

  S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加;

  S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S关断后的电压为:us=Ui+N1*Uo/N2

  反激电路的工作模式:

  电流连续模式:当S开通时,N2绕组中的电流尚未下降到零。

  输出电压关系:Uo/Ui=N2*ton/N1*toff

  电流断续模式:S开通前,N2绕组中的电流已经下降到零。

  输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态。

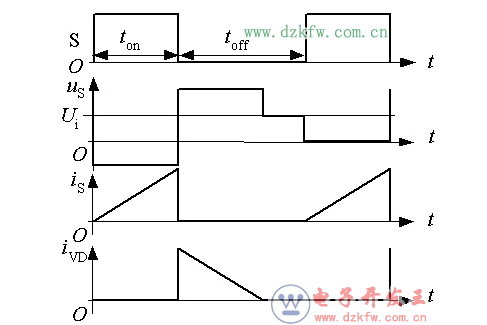

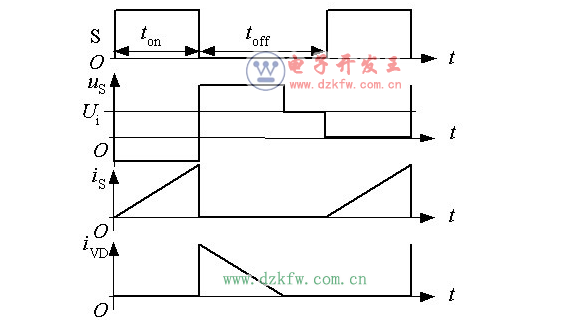

  反激电路的理想化波形

  开关电源反激电路的理想化波形

  开关电源工作原理分析及图解

  开关电源工作原理分析及图解

  开关电源工作原理分析及图解

  开关电源工作原理分析及图解

  开关电源工作原理分析及图解
