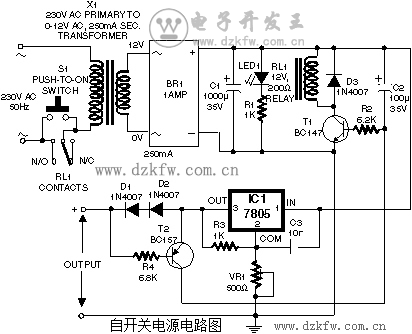

所提出的稳压电源电路的主要特征之一是，虽然固定电压稳压器LM7805的电路中使用时，其输出电压是可变的。这是通过连接一个公共端子稳压器IC和地面之间的电位。对于每一个100欧姆的增量在电路的值的电位器VR1的电阻值，由1伏的输出电压的增加。因此，输出从3.7V变化到8.7V(考虑到二极管D1和D2的1.3伏的压降)。

供给的另一个重要的特征是，它自动关闭无负载时，跨接在其输出端。这是实现与晶体管T1和T2，二极管D1，D2和电容器C2的帮助下。当负载被连接在输出端，潜在的二极管D1和D2(约1.3V)的压降是足够的晶体管T2和T1进行。其结果是，得到继电器通电，并保持在该状态下，只要负载保持连接。在同一时间，通过晶体管T2，电容器C2被充电至约7-8伏的电位。但是，当负载断开时，晶体管T2被切断。然而，电容器C2仍充电，它通过基晶体管T1开始放电。经过一段时间后(这基本上是确定的C2值)，继电器RL1被断电，关闭电源输入到主变压器X1。要恢复电源，按下开关S1应片刻。电容器C2的值越高，更多的将延迟在关掉电源断开负载，反之亦然。

虽然在原型中的变压器的次级电压的12V-0V，250毫安被使用，然而，它可以改变每个用户抯要求(高达30V最大1安培的额定电流)。绘制超过300mA电流，稳压器IC必须配备一个小型散热片以上的云母绝缘。当变压器的次级电压增加超过12伏(有效值)，电位器VR1必须redimensioned。此外，继电器的额定电压应重新确定。
