图示说明非隔离型开关电源三种基本工作方式的原理电路。

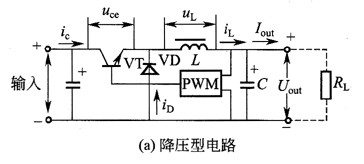

　　图（a）为降压型电路。在此电路中，脉宽调制（pwm）电路的输出加到晶体管开关vt的基极，以控制其导通和截止。当开关导通时，输人量可以传递到输出端；开关截止时，则被隔断。这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。pwm电路将它的变化转变成能控制开关导通和截止时间之比的pwm信号，达到稳定的目的。

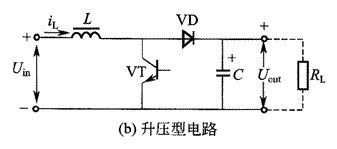

　　图（b）所示为升压型电路。开关管vt导通时，扼流圈l储能。这时 il＝uin/lt（t为扼流圈导通时间）。设导通结束时的电流为il，因此，储能为e＝0.5i2l。vt截止后，il将从il开始减少，在l上感应出左低右高的自感电动势。这个电动势叠加在uin上，二者一起通过vd给电容器c充电并向负载供电，得到比输人电压高的输出电压。vt导通期间，电容器c单独向负载供电，这时，vd阳极电位低于阴极而处于截止状态，防止了电容反向放电。

　　图（c）为倒置型电路。当vt导通时，uin加在l两端，产生电流和储存能量。vt截止后，l上的电流经二极管vd给电容器c充电。由此产生与输人电压极性相反的输出电压。
