直流开关电源内部器件过热保护电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-26

直流开关电源内部器件过热保护电路图

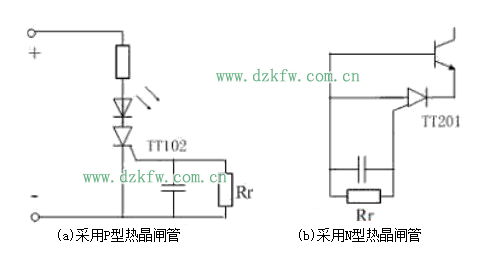

 本文介绍了一款直流开关电源内部器件过热保护电路。该电路采用温度继电器来检测电源装置内部的温度,当电源装置内部产生过热时,温度继电器就动作,使整机告警电路处于告警状态,实现对电源的过热保护。如下图(a)所示,在保护电路中将P型控制栅热晶闸管放置在功率开关三极管附近,根据TT102的特性(由 Rr 值确定该器件的导通温度, Rr 越大,导通温度越低),当功率管的管壳温度或者装置内部的温度超过允许值时,热晶闸管就导通,使发光二极管发亮告警。倘若配合光电耦合器,就可使整机告警电路动作,保护开关电源。该电路还可以设计成如图(b)所示,用作功率晶体管的过热保护,晶体开关管的基极电流被N型控制栅热晶闸管TT201旁路,开关管截止,切断集电极电流,防止过热。



Tags:过热保护,开关电源,保护电路
