自动控制的基本控制方式

作者:佚名    文章来源:本站原创    点击数:6842    更新时间:2019-02-17

  (1)反馈控制方式

  如前所述,反馈控制方式是按偏差进行控制的,其特点是不论什么原因使被控量偏离期望值而出现偏差时,必定会产生一个相应的控制作用去减小或消除这个偏差,使被控量与期望值趋于一致。可以说,按反馈控制方式组成的反馈控制系统,具有抑制任何内、外扰动对被控量产生影响的能力,有较高的控制精度。但这种系统使用的元件多,结构复杂,持别是系统的性能分析和设计也较麻烦。尽管如此,它仍是一种重要的并被广泛应用的控制方式,自动控制理论主要的研究对象就是用这种控制方式組成的系统。

  (2)开环控制方式

  开环控制方式是指控制装置与被控对象之间只有顺向作用而没有反向联系的控制过程,按这种方式组成的系统称为开环控制系统,其特点是系统的输出量不会对系统的控制作用发生影响。开环控制系统可以按给定量控制方式组成,也可以按扰动控制方式组成。

  按给定量控制的开环控制系统,其控制作用直接由系统的输入量产生,给定一个输入就有一个输出量与之相对应,控制精度完全取决于所用的元件及校准的精度。在刨床速度控制系统中,若只考虑虚线框内的部件,便可视为按给定量控制的开环控制系统,刨床期望的速度值是事先调节触发器CF的控制电压确定的。这样,在工作过程中,即使刨床速度偏离期望值,它也不会反过来影响控制电压,因此,这种开环控制方式没有自动修正偏差的能力,抗扰动性较差。但由于其结构简单、调整方便、成本低,在精度要求不高或扰动影响较小的情况下,这种控制方式还有一定的实用价值。目前,用于国民经济各部门的一些自动化装置,如自动售货机、自动洗衣机、产品生产自动线、数控车床以及指挥交通的红绿灯的转换等,一般都是开环控制系统。

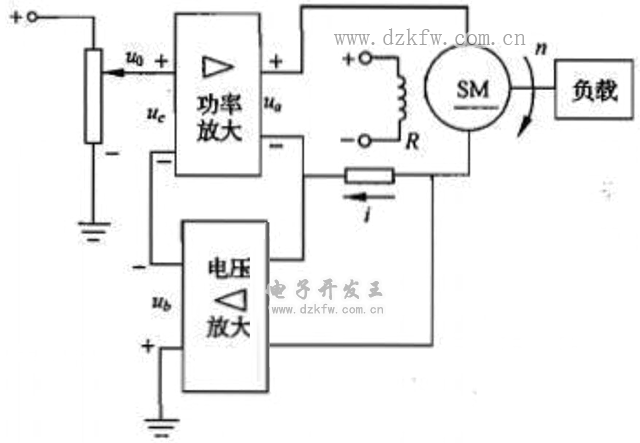

按扰动控制的速度控制系统
按扰动控制的速度控制系统

  按扰动控制的开环控制系统,是利用可测量的扰动量,产生一种补偿作用,以减小或抵消扰动对输出量的影响,这种控制方式也称顺馈控制。例如,在一般的直流速度控制系统中,转速常常随负载的增加而下降,且其转速的下降是由于电枢回路的电压降引起的。如果我们设法将负载引起的电流变化测量出来,并按其大小产生一个附加的控制作用,用以补偿由它引起的转速下降,这样就可以构成按扰动控制的开环控制系统,如下图所示,可见,这种按扰动控制的开环控制方式是直接从扰动取得信息,并据以改变被控量,因此,其抗扰动性好,控制稍度也较高,但它只适用于扰动是可测量的场合。

  (3)复合控制方式

  按扰动控制方式在技术上较按偏差控制方式简单,但它只适用于扰动是可测量的场合,而且—个补偿装置只能补偿一种扰动因素,对其余扰动均不起补偿作用。因此,比较合理的一种控制方式是把按偏差控制与按扰动控制结合起来,对于主要扰动采用适当的补偿装置实现按扰动控制,同时,再组成反馈控制系统实现按偏差控制,以消除其余扰动产生的偏差。这样,系统的主要扰动已被补偿,反馈控制系统就比较容易设计,控制效果也会更好。这种按偏差控制和按扰动控制相结合的控制方式称为复合控制方式。


Tags:自动控制,控制方式,开环控制,闭环控制
