2个555组成的摩托车防盗电路,自己动手制作摩托车防盗报警器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-08

  此摩托车报警器采用了振动式可控硅触发电路,灵敏度高,外界的振动或倾斜都能使报警器报警,发出类似警车的报警声。并且,电路还采用了锁控开关,报警器一旦触发工作,只有把锁打开,警报才能解除。

2个555组成的摩托车防盗电路,自己动手制作摩托车防盗报警器

自己动手制作摩托车防盗报警器感应开关

  电路原理如图1所示。电路主要由触发电路和IC报警电路组成。平时,报警器处于警戒状态,一旦摩托车被盗并产生振动或倾斜时,振动开关K1就会短时间接通,从而使可控硅VS被触发导通。 R2为可控硅提供直流通路,使可控硅一旦被触发就一直保持导通,直至K2断开为止。集成电路IC1和IC2构成报警器发声电路,均与外围元件构成多谐振荡器。IC1构成低频振荡器,其振荡频率约为1Hz。由于电容C1放电时被二极管VD旁路,因此,在C1上得到的是一连串锯齿波,再经过三极管BG缓冲加到IC2的调制端⑤脚上。IC2构成音频振荡器,由于⑤脚受到锯齿波的调制,IC2产生变化的振荡频率,扬声器就发出类似警车的报警声响。

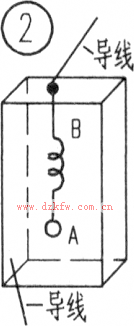

  K1可自制,示意图如图2所示。内壁贴上薄铜板,外壁绝缘,B可根据实际情况选取长度和倔强系数适中的弹簧,一端固定在盒子上,一端与钢球A相连,两连接端事先应作“镀锡”处理,以防弹簧生锈而影响灵敏度。电源用9V叠层电池。RP选用小型可调电阻。VS选用小型塑,封1A单向可控硅,如MCR100 -8。 K2用锁控开关,在摩托车停放时,将锁锁上,此时K2闭合,电路处于报警准备状态,一旦报警器被触发报警,直到将锁打开才能解除警报。

Tags:摩托车防盗电路,防盗电路,汽车防盗,电路图
