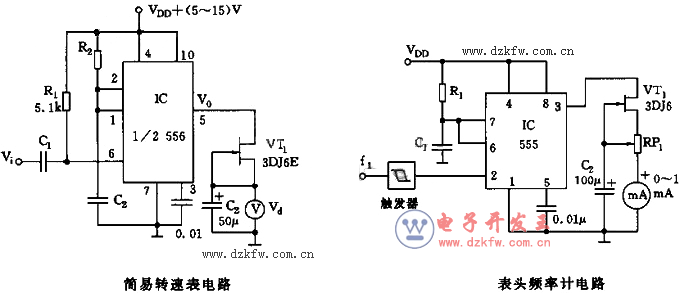

如图所示,来自开关接点的、与转速成比例的脉冲信号V1,经过微分后加至IC(1/2 556)的触发端,使单稳定时电路产生定宽的脉冲,td=1.1R2C2,不同的转速有与其成比例的脉冲数,单稳电路输出的脉冲,经恒流源VT1与C3积分,获得正比于转速的电压,故可在电表上读出转速数。这种电路也称为速率电压转换电路。
