会员注册用CD4017制作的交流220V无级调光、调速电路
按键式手控调光调速电路实际上是一例交流电源调压电路，它通过调节双向晶闸管的导通角，控制其导通程度，实现交流电源的调压。将这种电路用于具体的灯光或电动机控制，可实现其调光调速功能，电路组成如图所示。

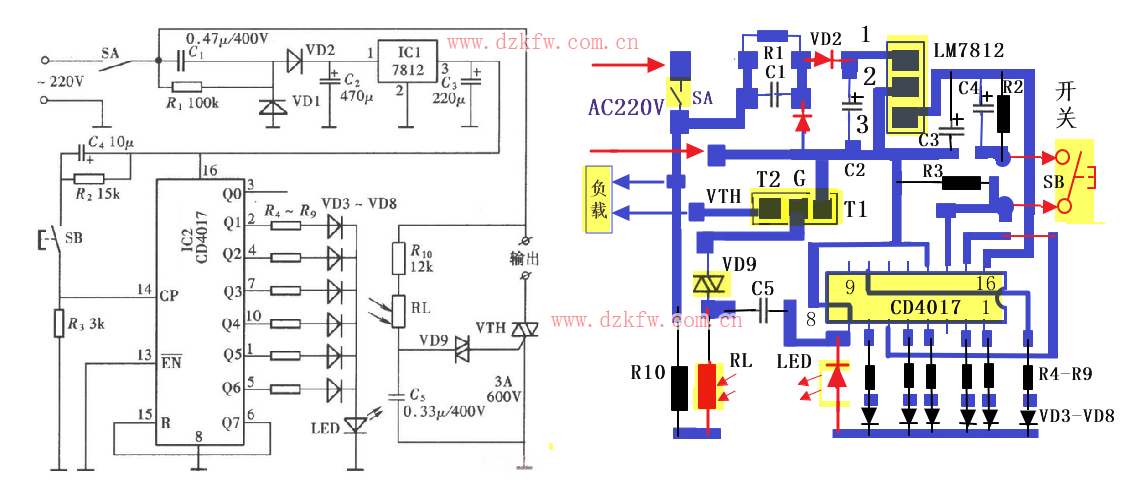

原理图及线路板图：
用CD4017制作的直流12V无级调光、调速电路

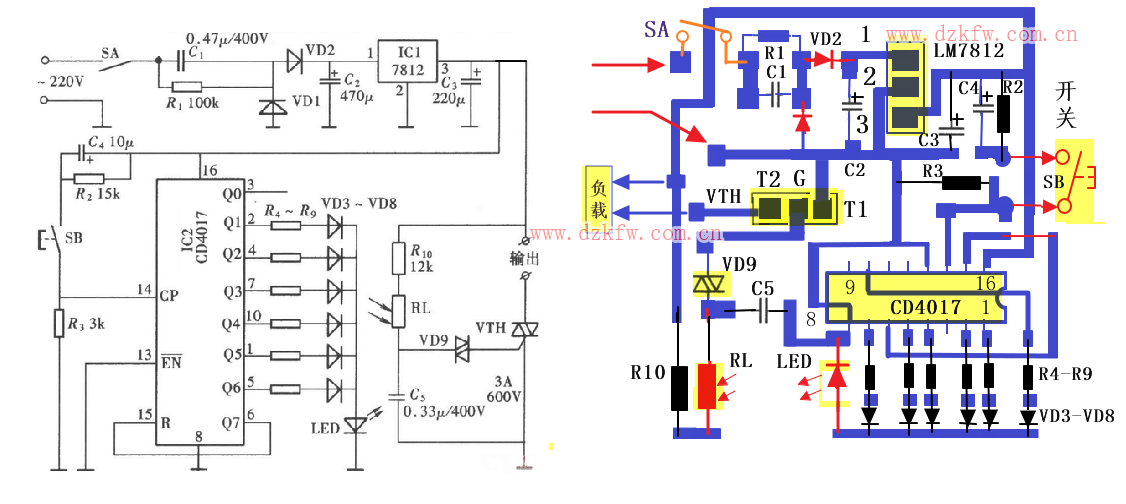

原理图及线路板图：
电子开发网
★电路公式手册，最新版《电子电路公式计算器》，电路公式查询手册 电路公式计算器【电子从业人员必备手册】
☆十天学会单片机实例100 c语言 chm格式。资料内容详细，覆盖例子多，内容广【电子从业人员必备手册】
用CD4017制作的交、直流无级调光、调速电路
作者：佚名 文章来源：本站原创 点击数：1746 更新时间：2018-08-17
Tags：无级调光,无级调速,CD4017,电路图
