温度范围监测系统,LM35 Temperature controller

关键字：温度监测电路图,温度范围监测系统

文中关键零件:LM35,LM3914,NE555,BC548

  本文介绍的温度容限监测系统可以随时监测设备和系统的工作温度是否超过允许的温度容限．一旦超过最大容许温度限值，就自动发出声光报警信号。

    监测系统采用10只LED．每只LED代表一个温度步阶(1℃)，10只LED组成一只温度显示条．显示条中的最后一只LED(LED10)用来指示温度已达到最高允许温度。另外，电路还采用两只蜂鸣器：一只用来在温度达到50％的温度容限时发出警报；另一只用来在LED10发光时发出报警信号。

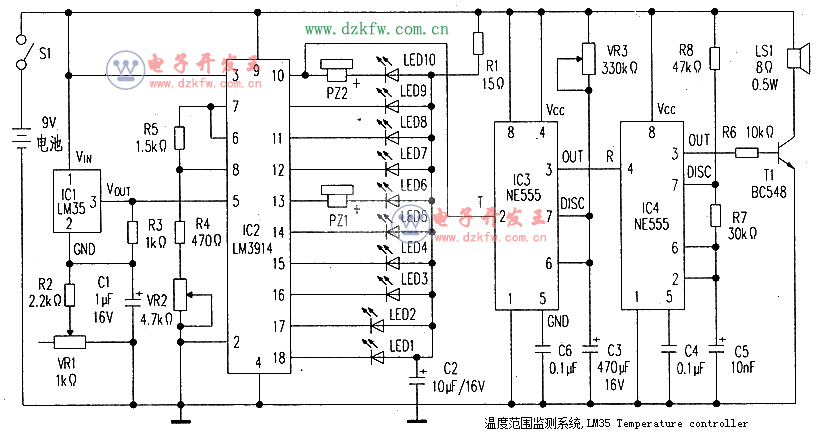

    电路中的芯片LM35(IC1)用作温度检测器，它直接用摄氏度校准，其输出与温度成正比关系，监测灵敏度为1OmV／℃．适应温度范围为-55℃～+150℃。芯片LM3914(IC2)是一块单芯片集成电路．用来检测模拟电压电平以驱动LED温度显示条，作为线性的模拟显示指示。如图所示，温度检测器Ic1的输出连接至LED驱动芯片Ic2的⑤脚．而IC2内部设计有10只相同的比较器，每只比较器的输出连接至LED1～LED10。

    NE555(IC3)连接成单稳触发器工作模式。当设备的温度跨越最大允许容限时，LED10发光，PZ2发出警报，Ic3的②脚变低，Ic3进入触发状态。结果Ic3的③脚变高，使第二块NE555(IC4)振荡器投入工作，于是在其输出脚③产生音频信号．此信号经晶体管T1放大后驱动扬声器LS1发出警报。警报信号的频率可用R7、R8或C5进行调整。

  假设你打算将它用在温度容限为10℃．正常工作温度为55℃的仪器中，则先将系统放置在被测仪器附近．再调整VR1和VR2．使LED1在55℃时发光。然后提高温度检测器Ic1的环境温度．使温度上升，此时相应的LED应相继发光。当LED6发光和PZ1发出报警后．表示仪器温升已达到温度容限的50％。

这时再进一步提高温度，使LED10发光．PZ2发出报警，IC3和IC4相继投入工作，LS1发出音频报警后，表示温度容限已经达到，指示该仪器应当及时关闭。
