组态与PLC的通信连接

1）组态与PLC的通信连接

组态软件内嵌各种PLC驱动程序，用户只需按照设备配置向导选择PLC的类型，组态将自动完成相应驱动程序的启动，建立与PLC之间的通信。组态对外部设备的管理是通过对逻辑设备名的管理来实现的，在数据词典中建立若干I/O变量，使之与PLC的数据寄存器之间建立通道，通过这些I/O变量便可以读或写PLC的数据寄存器。

2）组态各站点的网络配置

要实现组态的网络功能，除了具备网络硬件设施外，还必须对组态各站点进行网络配置。首先必须将所有进入网络的计算机设置成连网运行模式，取一个唯一的节点名，并且将它们的网络参数设置成一致，如包大小和查询频率等。然后是指定服务器和客户。网络配置的最终目的可以实现各站点之间的数据共享。

3）主控机监控软件的模块

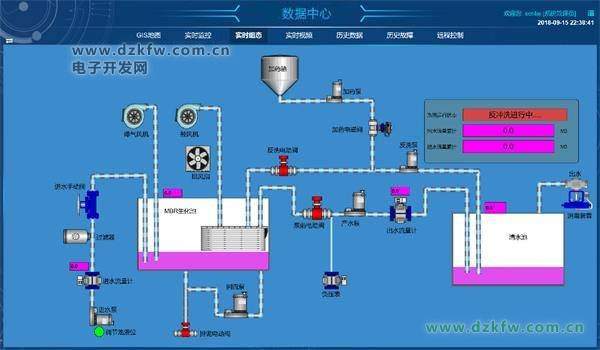

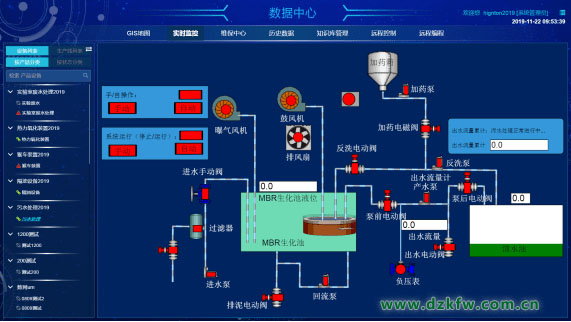

主控机监控软件一般包含以下模块：主画面、报警画面、维护时间提示画面、用户参数设定画面、历史曲线画面和报表画面等。主画面中以图形显示各空压机的运行状况，实时动态显示各监测参数，并可以对空压机的运行进行相关控制；报警画面可以进行报警记录的详细查询；历史曲线画面中可以调出各监测参数的历史记录，以曲线形式形象地表示出来，可以向前查阅任意时段的历史记录；维护时间提示画面可以提供名各压缩机维护日记，便于用户维修和记录；用户参数设定画面根据用户不同需求自定义各压缩机参数，达到用户各种要求；报表画面可以进行历史报表和实时报表的查询、编辑和打印。
