如何用兆欧表测试电力电缆绝缘电阻?摇表的使用方法

作者:佚名    文章来源:本站原创    点击数:5595    更新时间:2022-03-23

1、兆欧表测试电力电缆绝缘电阻的准备工作,兆欧表也称摇表

摇表一般指兆欧表。 兆欧表(megger)是电工常用的一种测量仪表,主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻,以保证这些设备、电器和线路工作在正常状态,避免发生触电伤亡及设备损坏等事故。

测量10kV电力电缆的绝缘电阻应选择2500V兆欧表(带有测试线)。>> 万用表如何测量电阻?

测量前,应对兆欧表进行检查,观察指针是否正常,线夹引线与线夹端子连接是否良好,测量导线应用带有屏蔽层的绝缘导线。

准备好接地棒,随时准备放电。电力电缆断电后,先对其进行放电操作,再进行测量。

检查电力电缆上的标示,例如,型号中的额定绝缘电压与摇表的电压等级是否相符合,对其测量时,应了解设备的绝缘数值范围。

用干燥清洁的软布,擦净电缆线芯附近的污垢。

开始测量前,用绳索将所测电缆头吊起1.5m左右,电缆另一头也要朝上,最好竖起,避免电缆头碰在墙上接地,并有专门负责看护的人员。

2、兆欧表测试电力电缆绝缘电阻的测试工作

测试项目主要是相间及对地的绝缘电阻值,即U-V、W、地;V-U、W、地;W-U、V、地,共三次。

按要求进行接线,应正确无误。如摇测相对地的绝缘电阻,将被测相加屏蔽接于兆欧表的G端子上;

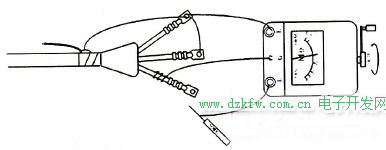

将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地,同时将共同接地的导线接在兆欧表E端子上;将一根测试线接在兆欧表的L端子上,该测试线(L线)另一端此时不接线芯,如图。

兆欧表测试电力电缆绝缘电阻

兆欧表测试电力电缆绝缘电阻的接线示意图

图1,兆欧表测试电力电缆绝缘电阻的接线示意图

一人戴绝缘手套并用手握住L测试线的绝缘部分,另一人转动兆欧表手柄使发电机转速达120r/min,将L线与线芯接触,待1min后(指针稳定后),记录其绝缘电阻值。

将L线撤离线芯,停止转动手柄,然后进行放电。放电完毕后,一相电缆芯的测量已经结束。

重复两次上述步骤,分别测量其他两相电缆芯的绝缘电阻。-- 电工技术之家

若测量值不在合格的范围内,则表明所测电力电缆绝缘电阻不合格;若三次测量结果都在标准范围内,则表明该电力电缆绝缘电阻合格。

判断电力电缆绝缘电阻是否合格的标准规定:

1、长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为20℃时,其绝缘电阻值一般不应低于400MΩ。

2、三相之间,绝缘电阻值应几乎一致;若不一致,则不平衡系数不得大于2.5。

3、本次测量值与上次测量的数值,换算到同一温度下,其值不得下降30%以上。
