导读：示波器是一类常用的电子测量仪器，很多电子实验的完成都少不了它，那么示波器到底如何使用呢?让我们来一起看一下吧～～

一、示波器的使用- -简介

　　示波器是一种电子测量仪器，可用来观测电流波形、测定频率、电压波形等，

　　主要由电子管放大器、扫描振荡器、阴极射线管等组成。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可以产生细小的光点，在被测信号作用下，电子束便可以在屏面上描绘出被测信号的变化曲线。

　　示波器按信号的不同可分为数字示波器和模拟示波器;按结构和性能不同可分为普通示波器、多用示波器、多线示波器、多综示波器、取样示波器、记忆示波器、数字示波器。虽然示波器种类多种多样，但其使用方法却大同小异，本文便以SR-8型双踪示波器为例来详细介绍示波器的使用方法。

二、示波器的使用- -面板装置

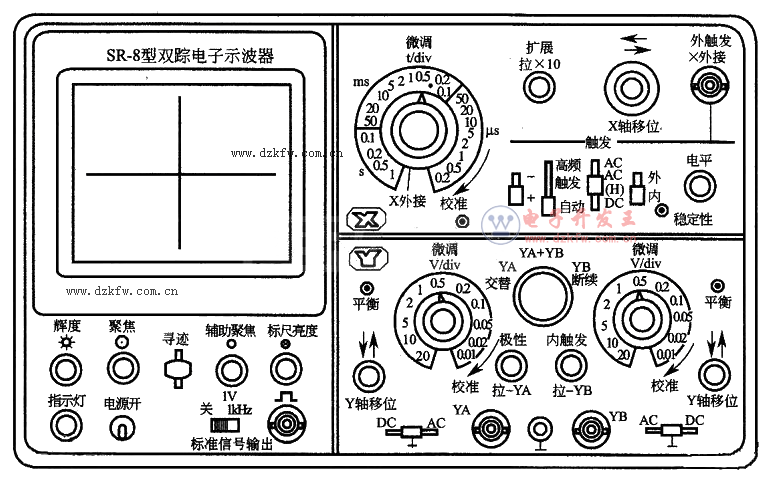

　　SR-8示波器的面板按其位置和功能大概可以分为显示、垂直(Y轴)、水平(X轴)三大部分，接下来对这三部分面板装置分别加以介绍。

　　1、显示部分

　　显示部分包括电源开关、电源指示灯、辉度(调整光点亮度)、聚焦(调整光点或波形清晰度)、辅助聚焦(配合“聚焦”旋钮调节清晰度)、标尺亮度(调节坐标片上刻度线亮度)、寻迹 (当按键向下按时，使偏离荧光屏的光点回到显示区域，从而寻到光点位置)和标准信号输出(1kHz、1V方波校准信号由此引出，加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度)。

　　2、垂直(Y轴)部分

　　垂直(Y轴)部分包括显示方式选择开关(用以转换两个Y轴前置放大器YA与YB 工作状态)、“DC-地-AC”Y轴输入选择开关(用以选择被测信号接至输入端的耦合方式)、“微调V/div”灵敏度选择开关及微调装置、“↑↓”Y轴位移电位器(用以调节波形的垂直位置)、“极性、拉YA ”YA 通道的极性转换按拉式开关、“内触发、拉YB ”触发源选择开关和Y轴输入插座。

　　3、水平(X轴)部分

　　水平(X轴)部分包括“t/div”扫描速度选择开关及微调旋钮、“扩展、拉×10”扫描速度扩展装置、“→←” X轴位置调节旋钮、“外触发、X外接”插座、“触发电平”旋钮、“稳定性”触发稳定性微调旋钮(用以改变扫描电路的工作状态)、“内、外”触发源选择开关、“AC-AC(H)-DC”触发耦合方式开关、“高频-常态-自动”触发方式开关和“+、-”触发极性开关。

三、示波器的使用- -使用步骤

　　下面具体讲解使用示波器观察电信号波形的具体步骤：

　　步骤一：选择Y轴耦合方式。根据被测电信号频率，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC;

　　步骤二：选择Y轴灵敏度。根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使用过程中，若无需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显示所需高度波形即可);

　　步骤三：选择触发信号来源与极性。通常将触发信号极性开关置于“+”或“-”档位上;

　　步骤四：选择扫描速度。根据被测信号周期，将将X轴扫描速度“t/div”开关置于适当档级(在实际使用过程中，若无需读取被测时间值，则只需适当调节扫描速度“t/div”微调旋钮，使得屏幕上显示所需周期数波形即可);

　　步骤五：输入被测信号。被测信号由探头衰减后通过Y轴输入端输入示波器。
