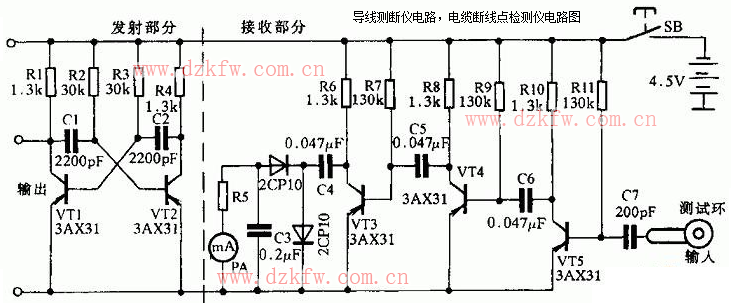

导线测断仪分发射和接收两部分，如下图所示。左侧为发射部分，它采用无稳态开关电路，其振荡频率为109kHz。右侧为接收部分，采用三级阻容耦合放大电路，然后采用两个二极管作倍压检波，并由毫安表指示。
　 　
　　当测试绝缘导线线芯断点时，先将绝缘导线一端的线芯接在发射部分的输出端上，再将电线穿过测试环，并拉动电线，线芯中的信号通过电容耦合到测试环，经放大、整流，使毫安表动作。遇到断点时电表读数明显减小，即可找到断线点。该仪器可以用于导线断线点的检测确定。
