简单易制的光耦检测仪,NE555光耦好坏检测电路

作者:佚名    文章来源:本站原创    点击数:3571    更新时间:2018-10-19

制作材料:废弃的继电器电路板一块;塑料盒一个(长6.5cm×宽4cm×高3cm),稍大一点的也行;四只电阻,NE555时基电路一块;电容两只,发光二极管一只(颜色自定),废变频多脚插座一个(截取一段),按上图要求安装,无需调试,即可成功。供电电源(参见下图)可以用一个5W以内的变压器经整流滤波、稳压后提供。

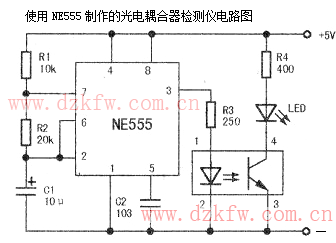

使用NE555制作的光电耦合器检测仪电路图

  本测试仪花钱不多,一次自制,就会成为你得心应手的朋友,有兴趣的不妨一试。
  说明:

    1.通电,LED闪烁发光时,被测光耦是好的。如果通电LED常亮或不亮,说明被测光耦是坏的。

  2.LED闪烁的频率可以改变,改动R1、R2的阻值或改变Cl的容量均可。

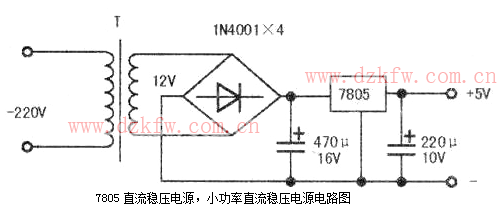

7805直流稳压电源,小功率直流稳压电源电路图
