由于保护电路的启动有两种：一种是在开机后的瞬间，大多在开机后电视机工作数秒钟后进入保护状态，对这种保护启动检修时，需要抓住开机后保护前的瞬间，测量相关测试点的电压，由于测试点电压往往瞬间即逝，万用表的指针反应又滞后，表针刚稍有摆动就回到O，给测量和判断造成困难。
　　
　　另一种是无规律保护，往往需要对可能引起保护的检测支路，接好万用表，在故障出现的瞬间进行动态测试，此方法需要一直观察万用表的指针和读数，丝毫不敢怠慢，并且每次只能测量一个检测支路的电压，费时费力，效率低下。为此维修人员设计了保护电路检测小仪器，可同时自动检测4个检测支路的电压，不必人工一直观察万用表的指针和读数，用小仪器代替人工对各个保护检测电路进行监测，省时省力，测试准确，是保护电路检测的好帮手。
　　

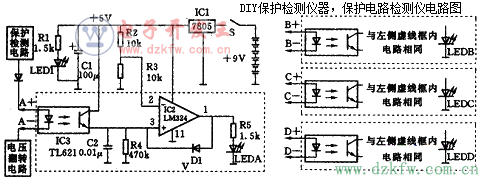

　　自制的保护检测仪器电路图见图下。保护电路检测仪电路图工作原理：


　　
　　+9V电源经电源开关S和ICl(7805)稳压后输出+5V，作为整个测试仪的工作电压。LED1为电源指示灯。
　　
　　IC2(LM324)是一个运算放大器，反相输入端②脚接R2、R3构成的上、下偏置电路，该端电压约2.5V：同相输入端③脚外接“光耦”IC3(TL621)的光敏三极管集电极、发射极和R4构成的上、下偏置电路。
　　
　　检测时，将“光耦”IC3(TL621)的发光二极管两端A+和A-串联到保护的保护检测电路与电压翻转电路之问，A+接高电位，A-接低电位。检测电路未检测到故障时，检测支路无电流流过，“光耦”IC3(TL621)的发光二极管不发光，IC3内的光敏三极管处于截止状态，故IC2的③脚电压为0V，①脚输出低电平，发光二极管LEDA不亮：当检测电路检测到故障时，IC3初端A+、A-有电流通过时，发光二极管发光，光敏三极管导通，呈低阻状态。当IC2的③脚电平高于②脚时，放大器翻转，①脚输出高电平：一路点亮LEDA;另一路经VD1反馈到IC2的③脚，比较器进入自锁状态，LEDA保持长亮，告知该保护检测电路引起保护。C2起到抗干扰作用。
　　
　　R4的取值决定了放大器的灵敏度，依图标取值，只要在A+、A-端加上的电压不小于1V、电流不小于60UA，就能触发放大器输出状态翻转。
　　
　　IC2选用LM324，内含四个运算放大器，可组成A、B、C、D四组相同的测试电路，可同时对4个检测支路的电压进行监测，保护时，哪个指示灯点亮，则是哪个检测支路引起的保护。IC3选用线性“光耦”即可(如TLP621)。+9V电源选用叠层电池，全部电路板装在塑料盒内，开关和发光LED露出盒外，便于操作观察和携带。A+、A-，B+、B-，C+、c-，D+、D-等端口，可用软线引出。
