多种波形信号发生器,Waveform generator

关键字：波形发生器电路图，信号发生器

作者：瞿贵荣

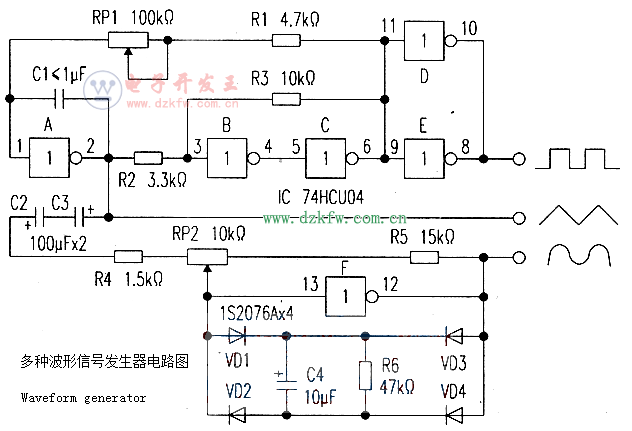

  电路如附图，采用一片六反相器数字集成电路74HCU04（7404）组成，可同时输出矩形波、三角波和正弦波三种信号，信号频率在10Hz～1MHz连续可调。A～F为六个反相器，A和C1组成积分器，B、C、R2、R3组成施密特电路，当把施密特电路的输出信号通过R1和RP1反馈至积分器输入端时，就组成一个方波振荡器。振荡频率可按下式近似表示：fosc=1／4 [(R1+RP1)C1](R3／R2)。调整RP1可改变fosc，若最小振荡频率取为1的话，其振荡频率可在1～20倍的范围内连续调整。C1容量大小与振荡频率fosc的关系如附表。

    F、R4、RP2、R5组成线性反相电路。用VD1~VD4四只二极管组成电桥．对三角波顶部进行限幅，变换成正弦波。调节RP2的值．可使正弦波的失真率最小。
