LM4819音频功率放大电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-24

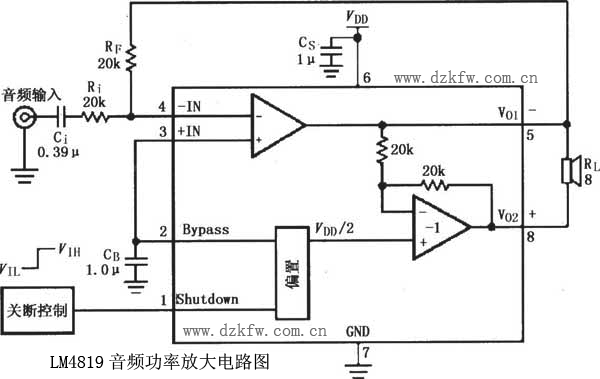

如图所示为LM4819的音频功率放大电路。音频信号输人后,经过Ci、Ri耦合加到放大器的反相输入端(4脚),而放大器的同相输入端(3脚)则交流接地,放大后的信号从5、8脚输出。5、8脚之间接负载,如扬声器,由此构成反相功率放大电路。为了避免出现关断电流,Shutdown脚(1脚)应接VDD(关断状态)或接地(全功率工作状态),Shutdown脚不能悬浮)。
LM4819音频功率放大电路图
