用LM386制作的对讲机电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-5
 用LM386制作的对讲机电路图

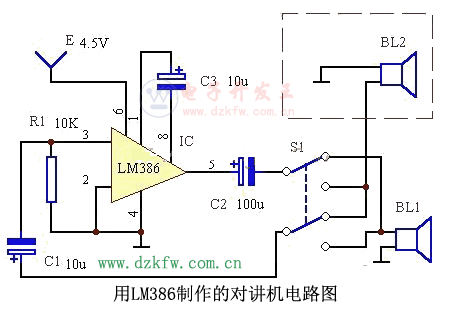

电路原理见下图。该电路只能进行“半双工”对讲,即主机和分机之间只能一方说、另一方听,而不能双方同时听说。听、说由开关S1转换,S1设在主机处。图中所示S1位置可分机说、主机听;若S1拨向下方,就变为主机说、分机听。分机方只设一只扬声器BL2,既当话筒又当听筒。主机扬声器BL1也是如此。LM386用作功放,由第③脚输入信号,第⑤脚输出信号,第①、⑧脚所接电容可调整电路增益,可不用。电源电压从4.5-9V均可。

用LM386制作的对讲机电路图

元器件选择与制作



R1

电阻

10K

1

C1、C3

电解电容

10u/16V

2

C2

电解电容

100u/16V

1

IC

功放集成电路

LM386

1

S1

开关

双刀双掷

1

BL1、BL2

扬声器

8Ω 0.25W

2


  BL2引出线最好采用双绞线,以减少干扰。必要时可增加一只电源开关,以免不用时空耗电能,本电路的缺点是分机无法主呼主机。
