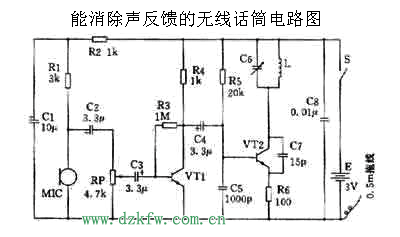

本文所述能消除声反馈的无线话筒，实际上就是加了一个电位器用以调节调制深度。电路图如下：

　　驻极体电容话筒mic接收到的音频信号经耦合电容C2和电位器RP输出给VT1进行放大，然后将放大了的音频信号电流经C4加到振荡管VT2的基极和发射极之间，使其结电容随音频电压而变化，从而使振荡频率发生微小变化，达到调频的目的。

　　R3是电压负反馈偏置电阻， 有利于三极管VT1工作点的稳定。VT2组成高频振荡器，振荡主要是靠C7的强烈正反馈来维持。振荡中心频率主要由VT2集电极的LC选频回路决定，调节微调电容器C6，可使中心频率落在88～108mhz调频波段里。

　　电位器RP用来调节话筒的调制深度，当无线话筒距离接收机较近时，如出现啸叫声反馈现象，只要调小RP，使调制深度减小，啸叫声即可消除!

　　元器件选择和制作

　　VT1可用9011、3DG201硅NPN型三极管，要求β大于100；VT2最好采用9018硅NPN型三极管，β大于100。RP最好采用带开关的小型电位器， r1～r6均为rtx型1/8w碳膜电阻。c1、c2、c3、c4可用cd11-6.3v型电解电容器，c6为5/20pf瓷介微调电容器，c7应采用cc1型高频瓷介电容器，c5、c8可用普通瓷片电容器。L需要自制：用直径1mm漆包线在直径8～10mm的圆棒上间绕5匝，然后脱胎取下，并拉长到12mm。

　　调试时，适当调整R3的阻值，使VT1集电极电压在1.5～1.8v之间即可。VT2集电极电流应在1.0～1.8mA左右，如出入过大，可调整电阻R5使之达到要求。再用起子碰vt2集电极， 看vt2集电极电流市否有变化， 电流增大表示vt2已起振，电路正常；如电流无变化，表示vt2没有振荡，应仔细检查电路，直至故障排除。最后在电池的负极端接上一根长0.5m左右的塑料电线作为发射天线，一个很有使用价值的无线话筒就做好了。
