巧用收音机作金属探测器,Metal detector

作者:佚名    文章来源:本站原创    点击数:3209    更新时间:2017-12-11

关键字:金属探测电路

作者:耿振华

  典型的金属探测器是由双振荡器、混频器、差频放大等基本电路组成,当探测线圈靠近金属物体时电感量发生变化,从而引起振荡频率的变化。虽然金属探测器电路不算太复杂,但对于经验不足条件有限的初学者来讲,要得到理想的效果并非是一件容易的事情。下面介绍的金属探测器只需一个中波振荡器,其它功能均由收音机代替,制作调试都非常容易。

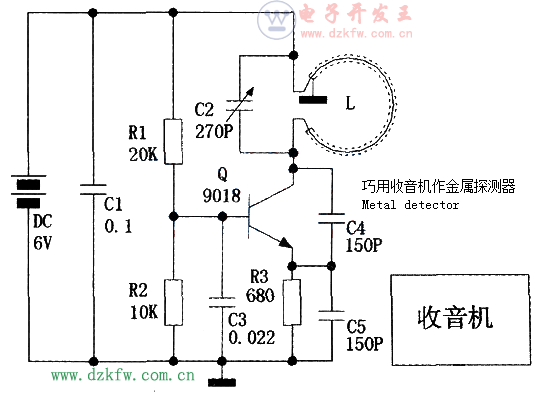

  电路如图所示,采用常用的共基极电容三点式振荡电路,详细原理不再赘述。先用收音机接收某一中波电台,以此作为比较信号,然后调整C2,使振荡频率接近电台频率,这时扬声器就会发出拍频啸叫声,选择适宜的音调,当电感线圈L靠近金属物体时,音调发生变化,就可以判断是否有金属物体。
  电感线圈L用直径0.52mm漆包线在+300mm左右的胎具上绕16圈,脱胎后用绝缘胶带将其扎紧,探测线圈的直径可以根据需要适当变化,一般说来直径越大探测深度越深,但对较小金属物体的探测灵敏度降低。另外,当探测线圈L接近地面时容易受分布电容的影响使频率发生飘移,可用铝箔或柔软的金属网将线圈屏蔽起来,注意屏蔽层不能对线圈构成短路环,即原理图中屏蔽层只能是一端接地,否则振荡电路将无法起振。其它元件无特别要求,可根据自己手头条件确定。

巧用收音机作金属探测器,Metal detector


  只要电路焊接无误接通电源即可起振,该电路频率调节范围也较宽,容易成功。电感线圈和电路板固定在绝缘棒的下端,收音机放置在上端。
  正常情况下由差拍产生的音调只决定于电台频率与本电路振荡频率之差,与收音机的调谐无关,收音机的调谐准确与否只影响音量的大小,但在使用过程中会发现收音机多处频点都可以收到拍频声,而且音调还会随收音机的调谐变化,此现象在频率高端尤为明显,这是电台、探测振荡电路和收音机本振共同产生的交调信号,对于使用金属探测电路而言是一件好事,因为调整收音机的调谐旋钮要比调整振荡电路的可变电容器更为方便,其次如果啸叫声是振荡信号高次谐波的调谐产物还可以增加探测的灵敏度。
