LM386制作的随身听、小功放的制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-12-4
扩音机的实验可以作为随身听、微弱信号放大器,当你在家自制一扩音机,把随身听中美妙的音乐通过扩音机放出,不再用耳机,你不觉很有成就感吗?

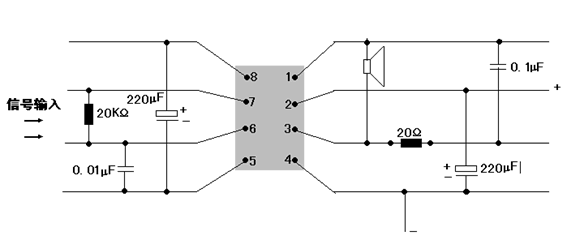

  扩音机的基本原理是利用功放集成电路LM386进行控制,其电路原理图如图1所示。

lm386的功放电路

lm386的功放电路

  电路原理
  LM386由于它的应用广泛,有万能功放电路之称。它的工作电压范围宽,最小为4V,最大为15V。静态功耗为4mA,最大增益为46dB,即200倍。LM386的封装形式如图2所示,它有两个输入端:同相输入端3脚和反相输入端2脚,输入信号可从任意端输入,将另一个输入端接地。增益控制端为1、8脚,调整RP2可调整增益高低。5脚为功放输出端,R与C4组成高频衰减电路以提高音质。7脚接C3,避免增益过高时产生自激。6脚接电源正极,4脚接地。


LM386引脚图

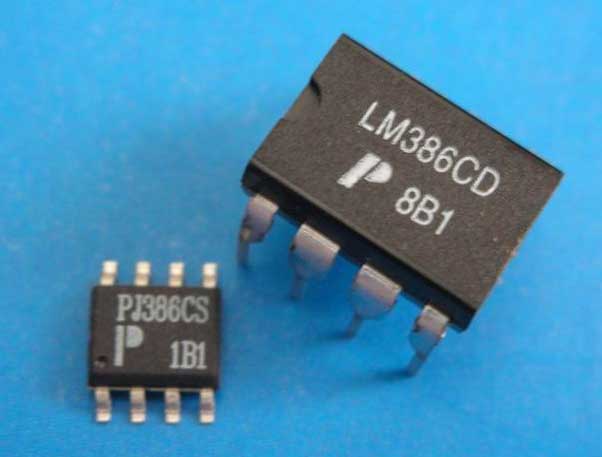

LM386实物图
