LM389是美国NS公司生产的低压音频放大集成电路，采用18脚DIP双列直插式封装，内含一个与LM386相似的功率放大器和三只彼此独立的NPN型晶体管。各晶体管的一些极限工作参数如下：Bvco=12V，Bvcbo=15，Icm=25mA，Pcm=150mW，用LM389设计的双向无线对讲机电路如附图所示。音频功率放大器作送、受话放大，三只晶体管中VT1作载波晶体振荡器、VT2作载波放大器、、VT3作超再生接收检波器，作到物尽其用。采用半双工通信模式，但有两个信道：甲发乙收频率为28MHz;乙发甲收频率为29MHz。因此，很容易改成能同时听、讲的全双工通信电路。对讲机采用业余频率，不影响其他通信设备，可用于教学、旅游、建筑工地、野外作业以及手机通话不方便的场合。

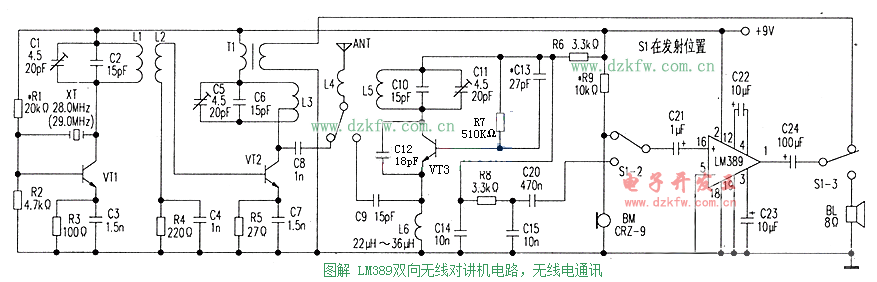

　　LM389双向无线对讲机电路原理图：

　　石英晶体XT、VT1等组成高稳定度的载波振荡器.振荡信号由L1耦合至L2.由VT2进行载波功率放大。C1、C2、L1和C5、C6、L3组成两个并联选频回路.当它们的谐振频率与XT固有振荡频率一致时.可获得最大的发射功率，一般通话距离可达2.5km～3km。当S1置发射位置时(附图所示位置)，话筒BM拾取的音频信号经LM389进行功率放大，加至调制变压器T1，通过音频信号电平高低不同，控制载波功率放大管VT2的工作电压，实现对振荡信号的幅度调制(调幅)，然后经C8、L4送至天线ANT.向空间发射。R1、R2决定、VT1工作点。

　　VT3等组成自熄式超再生接收检波电路，按收频率(即对方机发射频率)由C10、c11、L5组成的并联谐振回路决定。R7用来设置VT3直流工作点，并与C13共同决定自熄频率，该频率应高于音频而选低于载波振荡频率，一般为几百千赫兹。超再生检波的灵敏度非常高，对微弱信号的放大率可达几十万倍.与具有一级独立本振、一级混频、两级中放的标准超外差接收机相差不多，但其选择性和信噪比稍差一些。R6是检波负载电阻，解调(去载波)出的音频信号经R8、c14、c15滤波后，由LM389进行功率放大，推动扬声器BL发声。当BL阻抗为8Ω时，可获得450mV的不失真输出功率。

　　2.元件选择与制作

　　话筒BM选用CR2—9、15、16等国产驻极体话筒。XT选用JA12型晶振，频率为28MHz和29MHz，ANT选1.5m拉杆天线。T1选用普通晶体管收音机的小型输入变压器，共有5个线头，一边两个线头的为初级，一边三个线头的为次级，只使用相邻的两个，另一个空着不用、也可用截面5mm&TImes;5mm的E19硅钢片铁心自制，初级用Φ0.06mm漆包线绕1500圈，次级用同号线绕500圈。

　　自制L1～L6：L1和L5用Φ0.4mm漆包线在Φ8mm线架上绕14圈;L2用单股塑料线在L1上绕2圈;L3用Φ1mm漆包线在Φ12mm线圈架上绕10圈.中间抽头。可两线井绕，再抽去一根不用：L4是天线加感线圈，使用后可缩短天线长度。可用Φ0.71mm漆包线在Φ15mm线圈架上密绕30圈。L6是高频扼流圈，可选226mH～36mH成品电感。s1选用3&TImes;2压簧式自锁开关，其余元件参数见附图标注，无特殊要求。

　　3调试方法和步骤

　　(1)用50kΩ电位器暂代甲机的R1.当从大到小调节电位器时，VT1集电极电流逐渐上升到某值时，突然跌落，此时断开XT电流又回升.接上XT电流又下降，说明电路已起振。然后再稍调小一点电位器.使电流再下降1mA～2mA，避开振荡最强点(振荡最强时稳定度差)，再用同值固定电阻换下电位器。同样方法调整乙机，使其载波振荡器稳定工作。

　　(2)用1MΩ电位器暂代甲机的R7.从大到小调节电位器使甲机扬声器BL中的超再生噪声最响.且无啸声、爆裂等杂音(可配合调节C15加以消除)。打开乙机使其处于发射状态，调整乙机的C1、C2、C5、C6及L1、L3长度或匝间距.再调节甲机C10、C11、L5及C12，使甲机扬声器BL中的超再生噪声完全消失.变得一片寂静。对乙机话筒BM讲话时.甲机BL应发出洪亮、清晰的声音，且无失真、阻塞等现象，说明甲机接收频率与乙机发射频率已基本一致。然后逐渐拉远两机距离(每次拉远的距离以甲机BL出现轻微的超再生噪声为度)，并重复上述调整步骤，直至两机通话距离最远.再用同值固定电阻换下电位器。用同样方法调整乙机，使甲机发射频率与乙机接收频率一致，且通话距离最远。
