液位开关，顾名思义，就是用来控制液位的开关。从形式上主要分为接触式和非接触式。非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。电容式液位开关也可以采用接触式方法实现。



液位继电器是控制液面的继电器。这是一个继电器内部有电子线路。利用液体的导电性。当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作。达到自动控制的作用。自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差，不能直接驱动继电器。所以要有电子线路将电流放大，以推动继电器工作。简化的话是这样。线分高低中三线，高为水位溢出点，自由控制水位高度，水位到此自动停止，低为点为自动加水点，水位在这个点时自动启动加水装置。中线为常触点。



JYB-714型液位继电器介绍

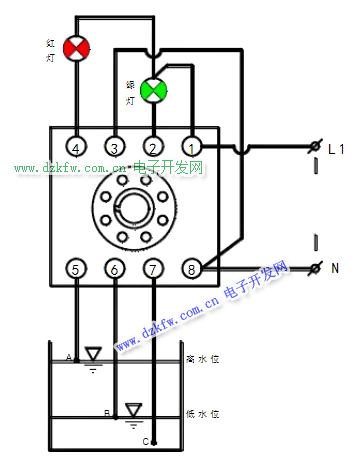

①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源，图2中液位继电器电源为AC220V，即①端子接L1，⑧端子接N；

②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；

⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B，⑦端子接水池中位置最低的公共电极C。注意，实验中入水电极采用1～1.5mm2的铜芯硬质绝缘线，入水一端剥离5mm绝缘皮。

供水型液位继电器与排水型液位继电器区别

供水型液位继电器缺水工作，水满停止。

排水性液位继电器水满工作，缺水停止。

排水型液位继电器使用说明

“高”为水池上限液位控制点，水位上升达到高点水位，水与探头（电极）接触，控制器自动开泵，开始排水。

“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头（电极）脱离接触，控制器自动关泵，停止排水。

“低”为水池地线，放在水池的最低点，与水池底部接触。

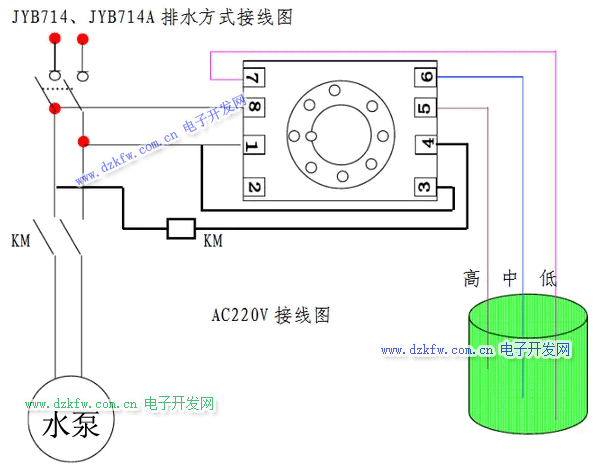

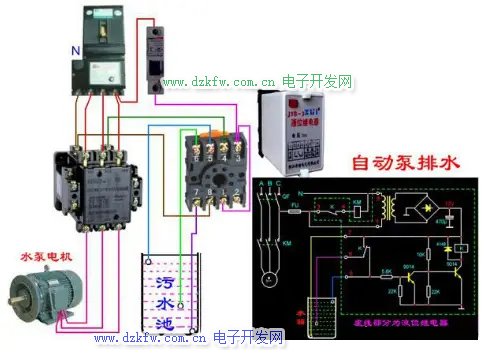

液位继电器排水接线图

安装注意事项：

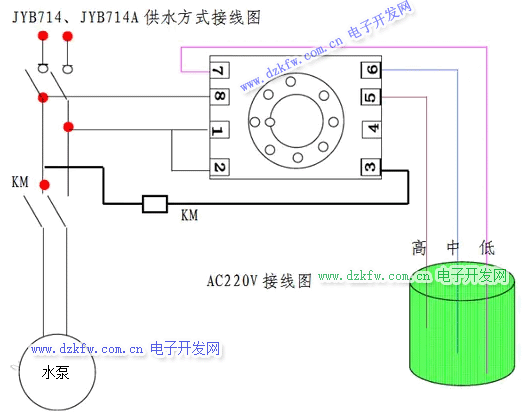

供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，尽量可把中端探头靠近水池的底部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。

排水方式接线时，低端探头放在水池的底部，假如要把水池中的水排光，尽量可把中端探头靠近水池的底部，当外界的

水流满至高端探头时，水泵开始排水，当水池中的水位排到低于中端探头时，水泵停止工作。
