热敏电阻作用,如何用万用表检测电磁炉中的热敏电阻?

作者:佚名    文章来源:本站原创    点击数:1757    更新时间:2018-10-05

 热敏电阻是通过环境温度的变化而产生电阻值的变化,从而改变电路的工作状态,被广泛用于电磁炉温度传感器及控制系统中。
    用万用表检测热敏电阻时,将万用表置于电阻挡(具体量程应视情况而定),具体检测可分常温检测和加温检测两步。常温检测就是在室内温度接近25℃时进行检测,在常温测试正常的基础上,即可进行加温检测。家电维修中如何用万用表检测电磁炉中的热敏电阻?

    1) PTC(正温度系数)热敏电阻的常温检测:具体作法如图4-15所示,将两表笔接触PTC热敏电阻的两引脚,测出实际阻值,并与标称阻值相对比,两者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大,则说明其性能不良或已损坏。
    2) PTC热敏电阻的加温检测:具体方法如图4-16所示,将一热源(例如电烙铁)靠近PTC热敏电阻对其加热,同时用万用表监测其电阻值是否随温度的升高而增大,如果是,说明热敏电阻正常,若阻值无变化,说明其性能变差,不能再继续使用。注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻,以防止将其烫坏。

万用表常温检测PTC热敏电阻

    图4-15    常温检测PTC热敏电阻
万用表加温检测PTC热敏电阻
    图4-16    加温检测PTC热敏电阻
    3) NTC(负温度系数)热敏电阻的常温检测:电磁炉一般采用NTC热敏电阻作为锅底测温电阻。NTC热敏电阻材料由高纯度过渡金属Mn、Cu、Ni等元素的氧化物经沉淀制粉、等静压成形后再经1200~1400℃高温烧结而成,阻值范围在0.5~ 2000kΩ。检测该类电阻的具体方法如图4-17所示,将万用表拨到欧姆挡(视标称电阻值确定挡位),用鳄鱼夹代替表笔分别夹住热敏电阻的两脚,测出实际阻值,并与标称阻值相对比,如果两者相差过大,则说明所测热敏电阻性能不良或已损坏。
常温检测NTC热敏电阻

如何用万用表检测电磁炉中的热敏电阻
    图4-17    常温检测NTC热敏电阻

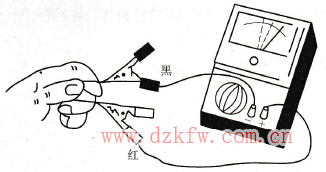

    4) NTC热敏电阻的加温检测:具体方法如图4-18所示,用手捏住热敏电阻,观察万用表,会看到随着温度的慢慢升高而指针会慢慢向右移,表明电阻在逐渐减少,当减少到一定数值时,指针停了下来。若环境温度接近体温,用这种方法就不灵了,此时可用电烙铁靠近热敏电阻,同样也会看到表针慢慢右移。这样,则可证明这只负温度系数的热敏电阻是好的。

万用表加温检测NTC热敏电阻的方法图示

   图4-18    加温检测NTC热敏电阻


Tags:热敏电阻,检测热敏电阻,家电维修
责任编辑:admin
