示波器的接地方式

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-06
传统的使用习惯上,示波器的接地方式就是那根长长的接地夹线。这种接地方式,确实是一种简单方便的接地方式,但是却并不是一种严谨的、准确的接地方式。

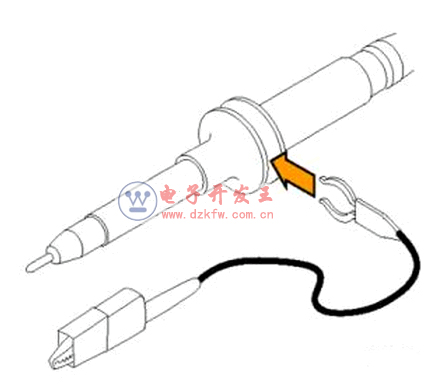

图1 接地夹线示意图
由于地夹线比较长,其会形成一个寄生电感Lgnd,随着夹线的增长,这个电感也会增大,而这个回路电感会和示波器探头的输入电容Cin产生谐振。这就导致示波器的幅频特性变得不平坦,导致测量不准确。下图为使用接地夹时的等效电路。


图2 接地夹线等效电路图
下图为用该等效电路仿真出的频谱特性曲线:

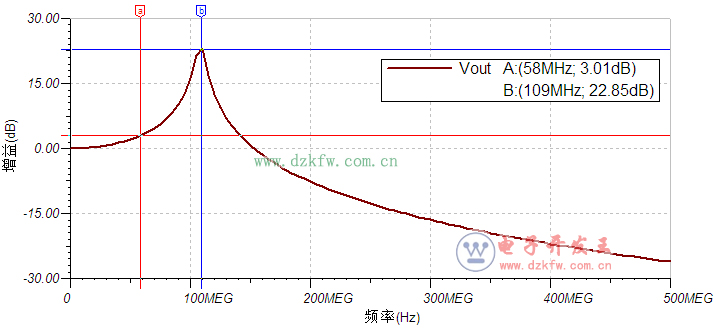

图3 频谱特性曲线图
可以看出,在60MHz以上的频率,幅度已经产生了超过3dB的过冲,而到达100M左右时,过冲到最大幅度。所以如果采用地夹,测量超过60MHz的信号就会产生比较大的失真。正确的方式应该是采用接地弹簧。接地弹簧具有非常小的电感,可以大大提升探头的带宽。

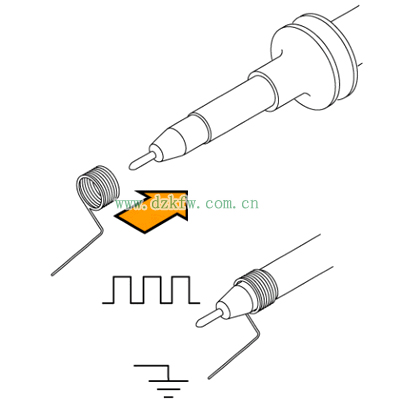

图4 接地弹簧示意图
