电吹风是一种美容电器，论其品牌、型号很多，论其外形大同小异，结构及工作原理基本相同。 本文介绍的电吹风为直流电机两挡调温，也是目前市场最流行的一种。

一、结构与特点

        电吹风按电机电源分为直流电机和交流电机两类；按调温方式分为两挡调温和无级调温两类。我们现在介绍的电吹风为直流电机两挡调温，也是目前市场最流行的一种。电吹风整机结构分解图如下图1所示，由电镀的前筒和后壳、发热芯、桥式整流器、直流电机、风叶、选择开关、手柄和电源线等组成。这类电吹风的特点是高低两挡调温．转速高．风量大，使用寿命取决于直流电机性能和质量。

二、电路原理

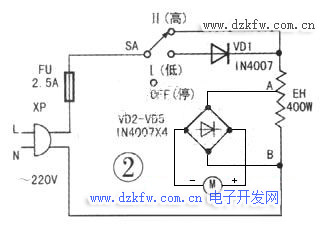

         两挡调温电吹风电路原理如下图2所示。电路中，XP为电源插头，FU为保险丝，SA为选择开关，VD1为半波整流管，EH为发热丝(400W)，VD2～VD5为桥式整流器，M为直流电机。将XP插进市电插座，SA置于Ⅱ(高)挡时，EH以全功率加热。通过发热丝抽头降压，经VD2～VD5桥式整流获得约14v直流电压供M工作。直流电机M高速转动，驱动风叶转动，空气由进风罩进入，经发热丝加热的空气由前筒吹出热风。此挡温度高，风量大。SA置于I(低)挡时，电源经VD1半波整流向EH、M供电，此挡温度、风量减半。SA置于OFF(停)挡，切断电源，电吹风停止工作。

三、组装与拆卸

     电吹风结构比较简单，但也有其特殊之处，初学者维修电吹风，应该重视拆卸方法，否则会损坏元器件。
    1．用十字改锥拧出手柄上2支M4螺丝钉和1支自攻螺钉，左、右手柄即能打开，选择开关、电源线即可移出，如图1(a)所示。
    2．用十字改锥拧出装饰片左、右方2支自攻螺钉，卸下左右塑料垫块，即可卸下装饰片，如图1(b)所示。
    3．小心拔出前筒，然后用尖嘴镊子夹出云母筒和防护格。用电烙铁焊下电源连接导线后，再用尖嘴镊子拔出发热芯两根电源连接导线。用电烙铁焊开整流器与直流电机两引片的焊点，即可拆下发热芯、整流器、连接固定架和压簧，如图1(c)所示。
    4．拔出电机座后，拔出风叶，即可拆出直流电机；用十字改锥拧出后壳中央的自攻螺钉，即可拆下进风罩，如图1(d)所示。
    5．垂直地拔出手柄固定架，如图1(e)所示。注意，手柄固定架内藏两个M4六角螺母，不要丢失。
    6．修理后，按1～5点逆顺序装好电吹风。
     云母筒和云母骨架是用人造云母片制成，质地很脆，必须轻力拆装，防止折断压碎。同时，细小零件需保管好，不要丢失，以免装配发生困难。

四、故障维修

1、通电后不工作。
    分析维修：此故障多是电路相关元器件断路或损坏所致。先不拆机检查，将选择开关SA置于Ⅱ挡，用万用表Rxl挡测量电源插头XP的两脚，正常的在路电阻约121Ω，若电阻为无穷大，说明电路有断路故障。电源插头插脚锈蚀氧化、电源线内部铜导线折断、保险丝熔断、选择开关触点氧化不导通、发热丝烧断都会引发该故障。由于使用不当，经常拉扯电源线拔离插头，电源插头根部断线屡见不鲜。按图1(a)拆开手柄，用万用表测量电源线两端L - L、N - N的通断，发现L线不通，说明电源线断线。用规格6A／250V电源线更换．故障即排除。
    另一个故障原因是发热丝烧断。烧断多发生在发热丝密圈处。因为密圈高温炽热，长期发热引发烧断机会最多。用牙签拨弄发热圈即可找到断头。若断头只有一处，用小刀刮净断头氧化物，将两断绞合起来，绞合有效长度不小于10mm，然后将断头送入云母骨架内，不要碰触相邻发热圈，将过密发热圈适当调整疏一点。用万用表电阻挡复测电阻与原电阻相差少许，就不影响使用。如果有多处断头，说明发热丝严重烧坏，需更换新的发热丝。购镍铬型400W电炉发热丝，捏住发热丝两端引线，将其拉长至500mm，这样拉发热丝，发热圈疏密度一致。千万不要分段拉长发热丝，那样会造成一疏一密，过密的发热圈易重蹈覆辙。
    安装发热丝时，先将发热丝一端引线缠入云母骨架小头的空心铜铆钉，然后顺时针将发热丝绕入云母骨架每瓣的半圆槽内，绕时稍用力拉紧发热丝，直到26Ω处抽头接到空心铜铆钉，这段发热丝作为电机工作电源。最后将发热丝末端引线缠入云母骨架大头的空心铜铆钉内。将电源连接导线、整流器焊好，按图1装好发热芯，用万用表复测发热丝电阻正常，即可投入使用。
2、能发热，但无热风送出。
    分析维修：遇此故障应马上关断电源，停止使用电吹风，否则由于空气不流通。导致机温升高而烧坏各种元器件。
    从故障现象分析，引起故障的原因有：
    （1）、降压发热丝烧断或引线接触不良。将万用表置于Rxl挡测量降压发热丝，正常电阻约26Ω，若电阻无穷大，不是引线松脱就是发热丝烧断。若是前者引起故障，将引线缠紧空心铜铆钉后，压牢铆钉即可。若是后者引起故障，按上例方法更换发热丝。
    （2）、桥式整流器击穿烧坏。按图1(c)拆出发热芯，不必焊下二极管。将万用表置于Rx1k挡，分别测量VD2～VD5正向电阻和反向电阻，测量方法如图3所示，测量过程中发现VD2-VD5均击穿开路，导致无14V直流电压而引起所述故障。用4支1A/1000V(1N4007)硅整流二极管按图4连接，整流器正端接直流电机“+”端，负端接直流电机“-”端。通电试机，电吹风正常吹热风，故障排除。


    （3）、直流电机的一只或两只碳刷磨损。碳刷磨损后就会与电机整流环接触不良，引起所述故障。焊开整流器VD2-VD5与直流电机M连接焊点，用万用表Rxl挡测量直流电机两端，正常电阻为4．5-5Ω，若电阻无穷大，说明碳刷严重磨损。
    （4）、直流电机转动，但风叶不转。首先检查风叶安装是否正常，若叶片变形被卡，重新安装或整形叶片即可。若叶片正常，多是风叶轴孔内径变大、与电机转轴打滑引起所述故障。将风叶放在将近沸腾的热水浸泡片刻，待其稍软后用手捏压轴孔外缘，使内径稍变小，静置冷却到常温后压入电机转轴，试拉风叶手感配合牢固。通电试机，风叶恢复转动，故障排除。
3、选择开关置于I挡吹热风，置于Ⅱ挡不吹热风。
    分析维修：选择开关置于I挡吹热风，说明电吹风电路正常。置于Ⅱ挡不吹热风，多是选择开关SA本身有故障。SA触点放电拉弧加上大电流通过，容易引发触点烧蚀，造成接触不良或不导通，引起所述故障。拆出开关，用小号改锥插入开关外壳两侧，撬出按钮。注意，撬按钮时需用食指挡住按钮，
防止按钮的两颗小钢珠飞掉。观察触点若轻度烧蚀的，用细砂纸打磨触点，仍可继续使用，严重烧蚀且外壳烤焦变形的，需更换6M/250V船型三挡开关。
4、选择开关置于Ⅱ挡吹热风，置于I挡不吹热风。
    分析维修：从故障现象分析，多是开关Ⅱ挡触点接触不良或半波整流管VD1击穿开路所致。拆开开关，用细砂纸打磨I挡触点，故障即排除。VD1焊在选择开关Ⅱ、I挡引片上，用万用表测量击穿的，用1N4007硅整流二极管更换，故障即排除。

五、注意事项

    正确使用电吹风，可以减少故障，并可延长使用寿命。
1．不要拉扯电源线以拔离电源插头，否则会使电源线折断。
    2．不要在浴室内使用电吹风，以免潮湿空气进入机内而引发故障或产生漏电。
    3．切勿用纸片或布挡住进风口或出风口，否则电吹风温度在数秒钟急升，高温烧坏元器件。
    4．使用过程中无热风吹出时，应马上关机，排除故障后方可继续使用。
